“电动摇椅”在美国涉4项发明专利，于8.24对至少4家国内卖家发起起诉！

1[a] 一种座椅单元，包括：

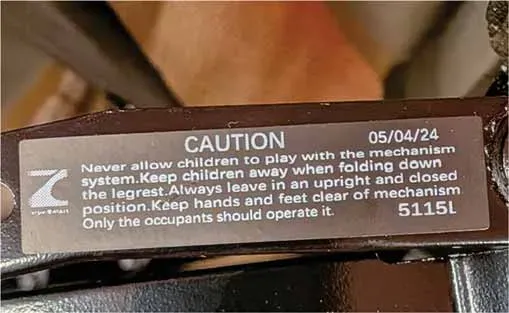

型号配备 Carya Smart 5115 机构

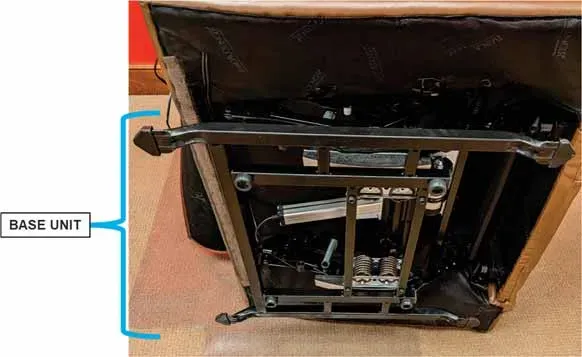

1[b] 具 有 第 一 轴 承 表 面 的 基 础 单元；

该基座单元包含多个轴承表面，其中包括设于基座单元上部的第一轴承表面。

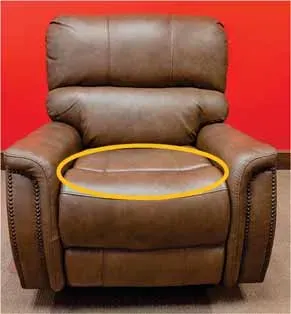

1[c]一个通常呈水平布置、位于基座单元上方的座椅；

1[d]一个通常为直立式、设置于基座单元上方且基本位于座椅后方的靠背；

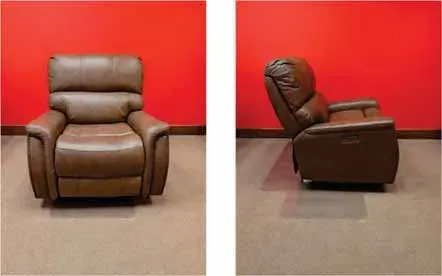

这款侵权沙发配备了一个通常为直立式的设计的靠背，该靠背位于底座单元上方且大致位于座椅后方，如图所示。

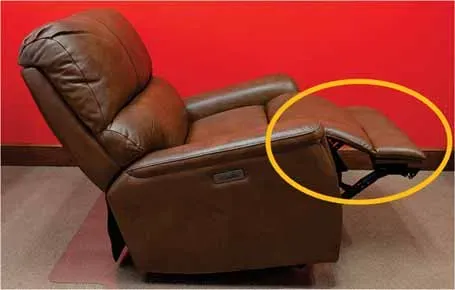

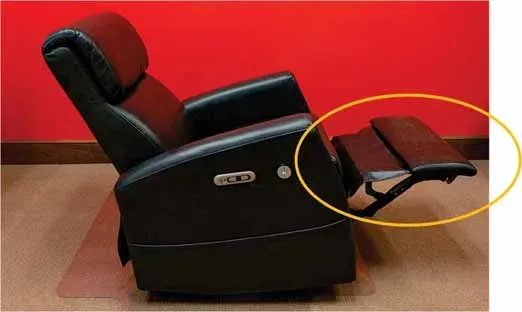

1[e]可伸缩的脚凳；

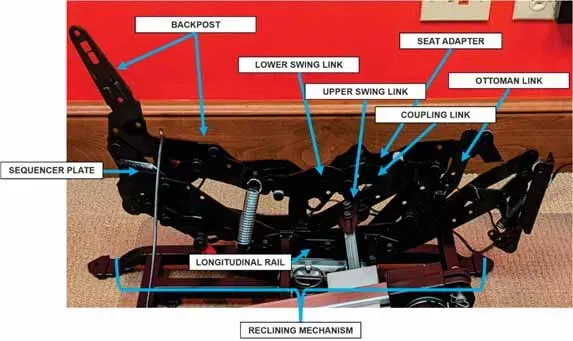

1[f]一种安装于座椅、靠背、脚凳及底座单元上的倾斜调节机构，该倾斜调节机构包含多个可枢转互连的连杆；

带有可调节躺卧功能的机构，该机构安装于座椅、靠背、脚凳及底座单元上，如图所示。

上述图示展示了多个可枢转互连的连杆。

1[g]一个安装在基座单元与倾斜机构上的往复运动机构；该往复运动机构用于使座椅、靠背及倾斜机构能够沿纵向

路径相对于基座单元进行往复运动。作用于纵向方向的力。

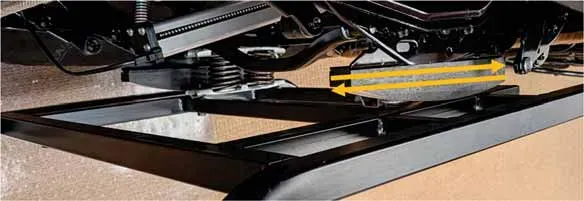

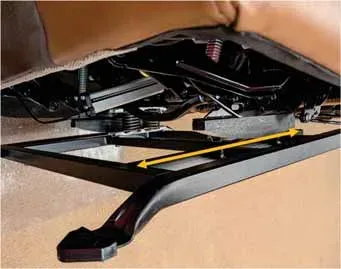

这种侵权 椅子配备了一个安装在底座单元上的往复运动机构，以及一个可调节躺卧功能的机构；该躺卧机构可使座椅、靠背及躺卧机构相对于底座单元沿纵向路径作往复运动，此运动响应于下图所示的纵向作用力。

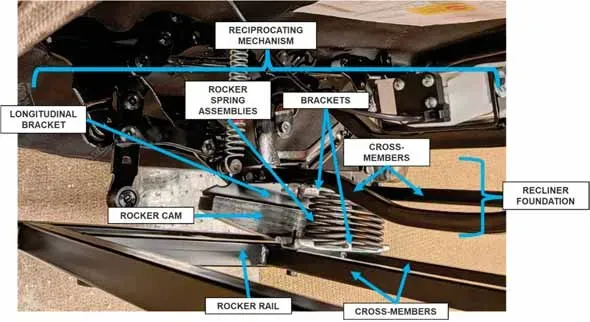

该往复运动机构至少包括上图所示的摇臂凸轮、摇臂弹簧组件及支架。如下图所示，当施加纵向作用力时，往复运动机构可使座椅实现前后摆动。

1[h]一个安装于倾斜调节机构上的动力驱动单元，该驱动单元用于使座椅单元在以下两种位置之间移动：

(a) 直立位置——此时座椅大致呈水平布置，靠背大致呈垂直布置，而脚凳大

致呈垂直布置并位于座椅下方；

(b) 中间TV位置——此时脚凳大致水平布置于座椅前方，而靠背与座椅则基本保持原状。与直立位时相同；以及

(c)完全倾斜位——此时靠背与座

椅之间的夹角增大；

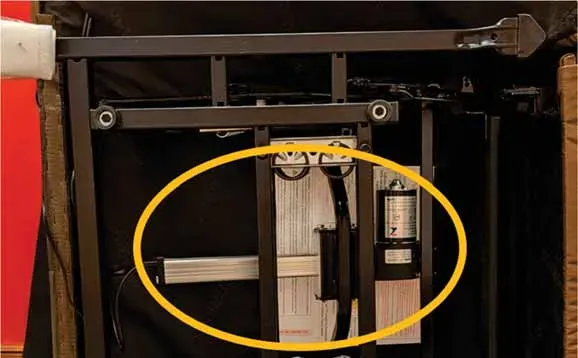

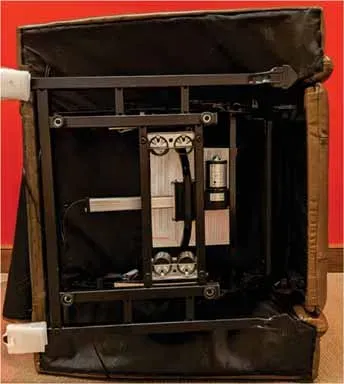

侵权样品带有一个安装在躺椅调节机构上的电动驱动单元，该单元可将座椅单元在直立位、中间电视位及完全躺倒位之间进行移动。该电动驱动单元如图所示。

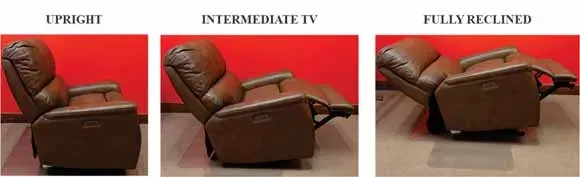

下图展示了样品可由动力驱动单元移动的三个位置。

1[i]其中，致动单元安装于致动机构上，所述致动机构包括：

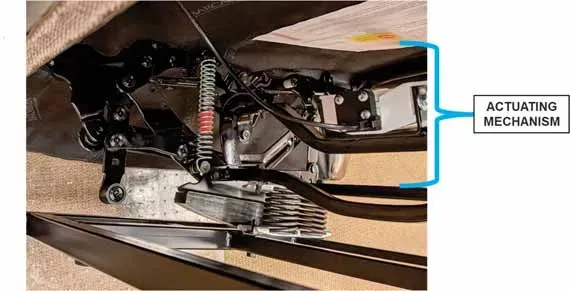

侵权产品传动单元（未标注）安装于如下图所示的传动机构上。

1[j]一条横向延伸于座椅单元的交叉连接件；

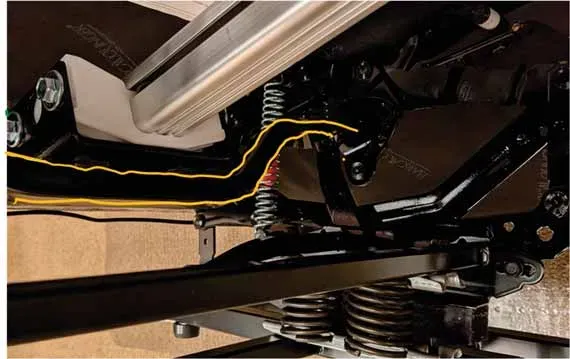

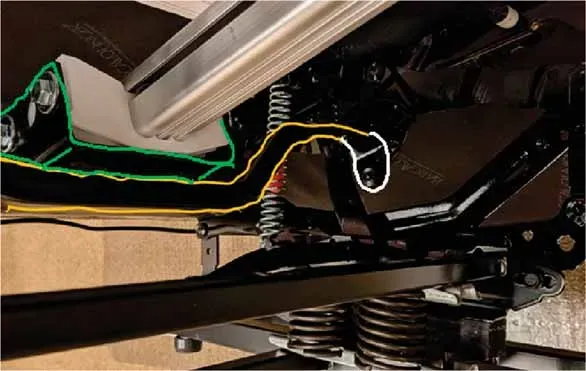

侵权样品的驱动机构包含一根横向延伸于座椅单元上的横梁（黄色），如图所示。

1[k]固定于交叉构件上的第一和第二投影；

侵权样品执行机构包含固定于横梁（黄色）上的第一（绿色）和第二（白色）凸起，如图所示。

1[l]其中，第一投影件可枢转地连接于驱动单元；

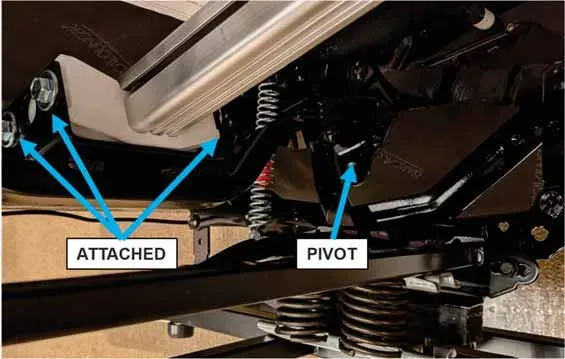

侵权样品的第一投影部分如图所示，通过枢轴方式与驱动单元（未标注）相连。

第一凸起安装于驱动单元上，使得该第一凸起与驱动单元可在机构内枢转。

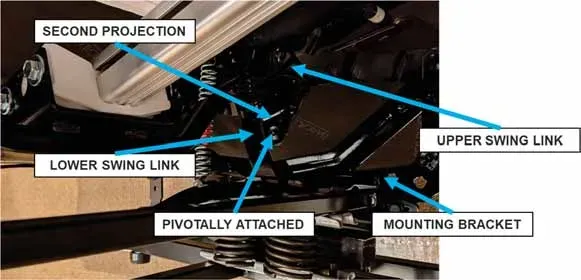

1[m]其中，第二投影件可枢转地连接于躺椅调节机构的下摆动连杆上；所述下摆动连杆可枢转地连接于躺椅调节机构的上摆动连杆以及一个安装支架上。安装于往复运动机构上。

侵权产品的第二投影件通过上摆动连杆与下摆动连杆枢接；而下摆动连杆则通过上摆动连杆及一个安装支架与往复运动机构枢接，如图所示。
