注意!采用“枢轴+滑动底座”防卡滞设计的#折叠椅已有专利,擦边球也可能侵权!
“关、汇、税、商”系统搭建,点击获取跨境合规解决方案>>>
传统折叠椅存在明显设计缺陷:其转换机构易发生卡滞,操作费力,且存在稳定性不足的安全隐患,可能导致使用者受伤。
新款折叠椅采用创新机械结构,通过枢轴底座、滑动底座与集成弹性构件的连接模块协同工作,实现了折叠与展开状态间的省力转换。该设计从根本上消除了杆件卡阻问题,同时在各种状态下均能确保座椅的稳固性,显著提升了使用便捷性与安全性。

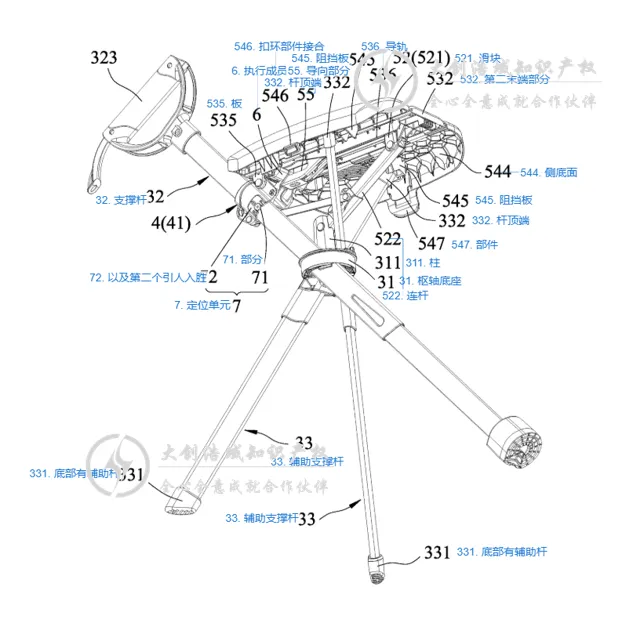

枢轴底座:作为核心转动枢纽。 主支撑杆:一根贯穿并连接在枢轴底座上的主要杆件。 辅助支撑杆:至少两根,同样贯穿并连接在枢轴底座上,起辅助支撑作用。

座体组件:即我们乘坐的椅面部分,它与滑动基座相连,可以转动。 联动组件:一组控制折叠动作的连杆机构,由第一连杆、第二连杆和一个弹性件组成。 第一连杆:一端连接枢轴底座,另一端连接座体组件。
第二连杆:两端分别连接第一连杆和滑动基座。
弹性件:安装在枢轴底座与第一连杆之间,其作用是始终将第一连杆的一端向外推。

通过座体、连杆的转动以及滑动基座的上下滑动,椅子可以在两种状态间平稳转换:

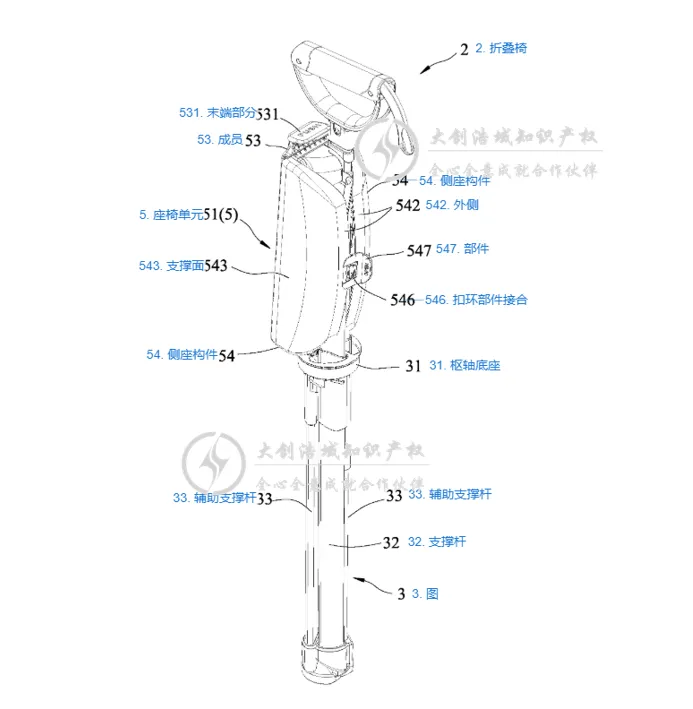

折叠状态:座体收拢,与主支撑杆基本平行贴紧;此时第一、第二连杆也收拢至与主支撑杆平行。

展开状态:座体打开,与主支撑杆交叉成一定角度(如90度);此时第一连杆在弹性件的辅助下展开并支撑住座体,将其牢固地锁定在工作位置。

1. 支撑组件核心特征:
必须含有枢纽底座。
主支撑杆与枢纽底座枢转连接且贯穿底座。
配备至少两根辅助支撑杆,且均与枢轴底座枢转连接且贯穿底座。
2. 滑动基座核心特征:可滑动套设在主支撑杆上,无其他限定但需实现滑动功能。
3. 座椅组件核心特征:
含第一连杆、第二连杆、弹性件三类部件。 第一连杆:一端连枢轴底座、一端连座体组件,两端均为枢转连接。 第二连杆:两端分别连第一连杆、滑动基座,两端均为枢转连接。 弹性件:仅设置在枢轴底座与第一连杆之间。
座体组件可通过「与滑动基座枢转 + 第一连杆双端枢转 + 滑动基座沿主杆滑动」实现折展两状态转换。 折叠状态:座体组件与主支撑杆基本平行;第一、第二连杆均与主支撑杆基本平行。
展开状态:座体组件与主支撑杆横向交叉;第一连杆对座体组件形成支撑并固定其相对主支撑杆的位置。


传统折叠椅存在明显设计缺陷:其转换机构易发生卡滞,操作费力,且存在稳定性不足的安全隐患,可能导致使用者受伤。
新款折叠椅采用创新机械结构,通过枢轴底座、滑动底座与集成弹性构件的连接模块协同工作,实现了折叠与展开状态间的省力转换。该设计从根本上消除了杆件卡阻问题,同时在各种状态下均能确保座椅的稳固性,显著提升了使用便捷性与安全性。


枢轴底座:作为核心转动枢纽。 主支撑杆:一根贯穿并连接在枢轴底座上的主要杆件。 辅助支撑杆:至少两根,同样贯穿并连接在枢轴底座上,起辅助支撑作用。

座体组件:即我们乘坐的椅面部分,它与滑动基座相连,可以转动。 联动组件:一组控制折叠动作的连杆机构,由第一连杆、第二连杆和一个弹性件组成。 第一连杆:一端连接枢轴底座,另一端连接座体组件。
第二连杆:两端分别连接第一连杆和滑动基座。
弹性件:安装在枢轴底座与第一连杆之间,其作用是始终将第一连杆的一端向外推。

通过座体、连杆的转动以及滑动基座的上下滑动,椅子可以在两种状态间平稳转换:
折叠状态:座体收拢,与主支撑杆基本平行贴紧;此时第一、第二连杆也收拢至与主支撑杆平行。

展开状态:座体打开,与主支撑杆交叉成一定角度(如90度);此时第一连杆在弹性件的辅助下展开并支撑住座体,将其牢固地锁定在工作位置。

1. 支撑组件核心特征:
必须含有枢纽底座。
主支撑杆与枢纽底座枢转连接且贯穿底座。
配备至少两根辅助支撑杆,且均与枢轴底座枢转连接且贯穿底座。
2. 滑动基座核心特征:可滑动套设在主支撑杆上,无其他限定但需实现滑动功能。
3. 座椅组件核心特征:
含第一连杆、第二连杆、弹性件三类部件。 第一连杆:一端连枢轴底座、一端连座体组件,两端均为枢转连接。 第二连杆:两端分别连第一连杆、滑动基座,两端均为枢转连接。 弹性件:仅设置在枢轴底座与第一连杆之间。
座体组件可通过「与滑动基座枢转 + 第一连杆双端枢转 + 滑动基座沿主杆滑动」实现折展两状态转换。 折叠状态:座体组件与主支撑杆基本平行;第一、第二连杆均与主支撑杆基本平行。
展开状态:座体组件与主支撑杆横向交叉;第一连杆对座体组件形成支撑并固定其相对主支撑杆的位置。
