都有发明专利防侵权意识，但总把握不好，以“相框挂钩”侵权分析，转发给产品开发学习

专利通过在支撑件上设置倾斜排列的多个乳头结构，使钉子以不同角度穿透墙面固定；

上部垂直钉入提供抗拉力，下部交叉水平钉入实现锁定，避免支撑件上移。

一种用于将物体牢固地悬挂在墙上的安装装置，

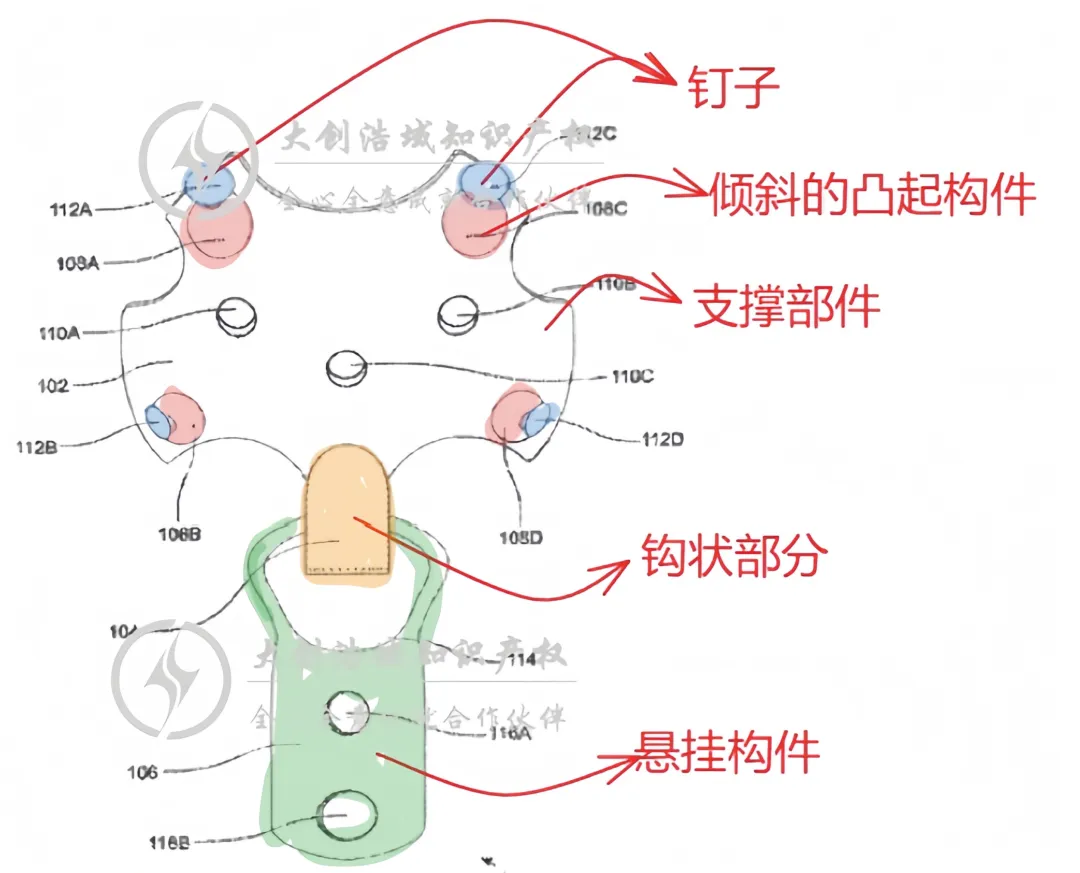

1，其中所述安装装置包括：一种带有钩状部分的支撑部件，以及多个钉子构件，其中，支撑构件包括多个呈一定角度的凸起构件，其中，支撑构件上每个凸起构件的倾斜位置有利于多个钉子构件分别穿过多个凸起构件钉入墙体，从而以反比的向上压力抵消被悬挂物体的重量；

2，其中，多个凸耳构件配置成可容纳支撑构件上部多个钉子构件中的至少两个，这些钉子构件在穿过多个凸耳构件时彼此平行，以将支撑构件固定到墙上，其中，多个凸起构件配置成可容纳支撑构件下部上的多个钉子构件中的至少两个，这些钉子构件在穿过多个凸起构件时彼此交叉，以将支撑构件锁定在墙上；

3，其中，一种悬挂构件，包括头部和手柄部分，其中头部包括一个大开口，用于与支撑构件的钩部连接；其中，手柄部分包括较小的孔，通过螺钉穿过每个较小的孔将物体固定到悬挂构件上；其中，钩部包括：在连接钩部的第一部分和第二部分的区域设有平坦的底面，该平坦的底面设计用于承受被悬挂物体的较大重量；边缘包括一个倒钩构件，该倒钩构件相对于支撑构件的安装面呈锐角布置。

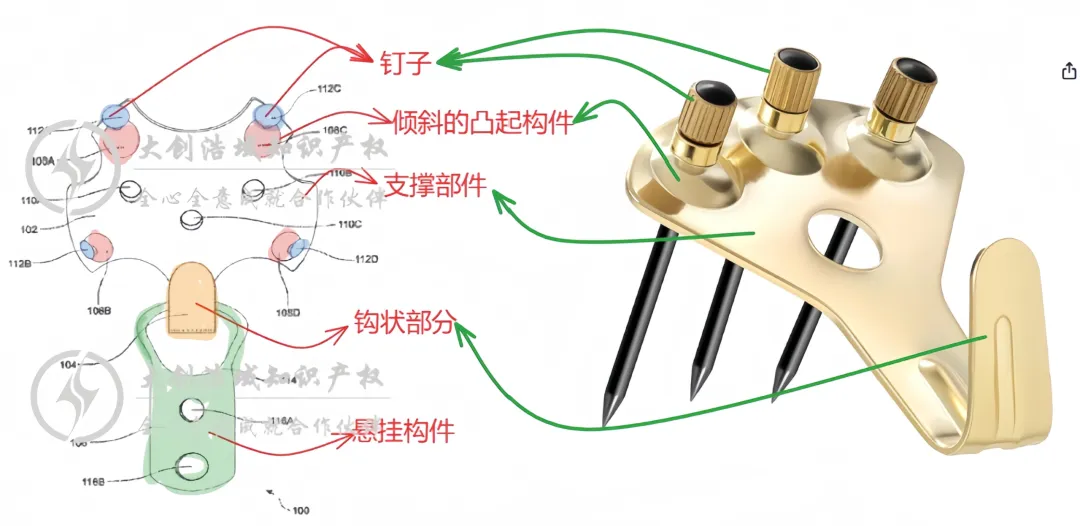

权利要求核心特征对比1：一种用于将物体牢固地悬挂在墙上的安装装置，其中所述安装装置包括：一种带有钩状部分的支撑部件，以及多个钉子构件，其中，支撑构件包括多个呈一定角度的凸起构件，其中，支撑构件上每个凸起构件的倾斜位置有利于多个钉子构件分别穿过多个凸起构件钉入墙体，从而以反比的向上压力抵消被悬挂物体的重量；

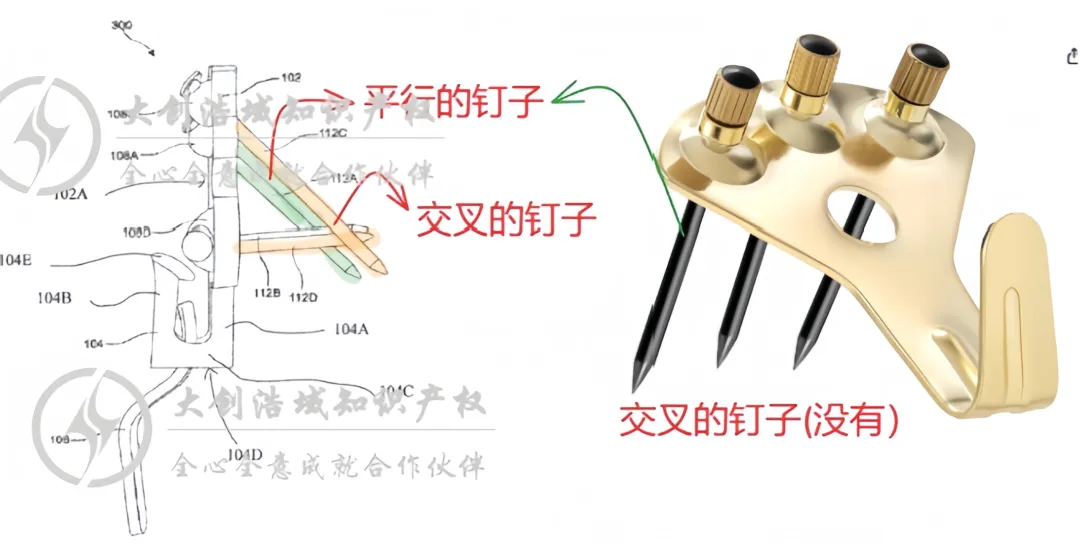

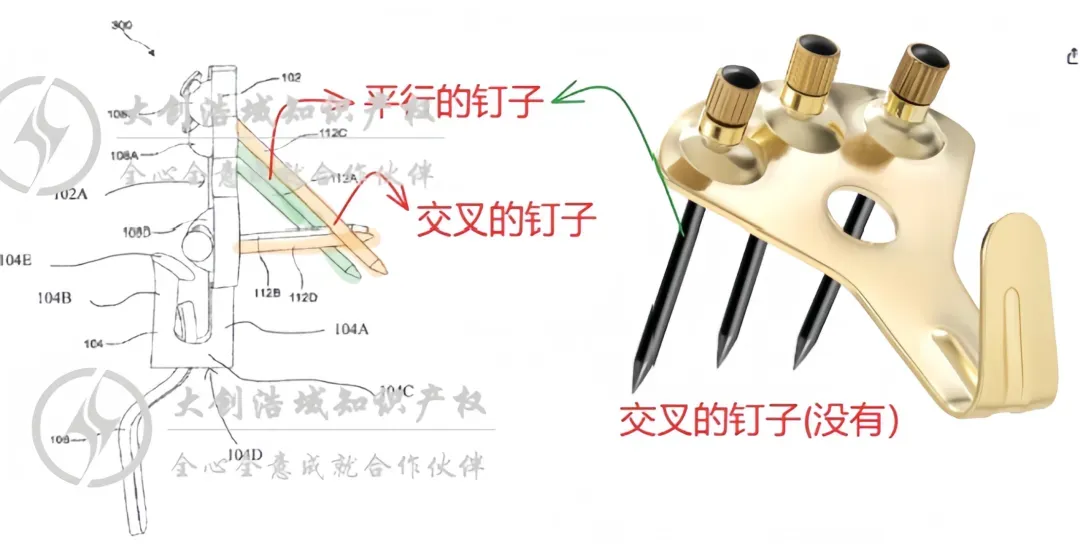

权利要求核心特征对比2：至少两个彼此平行的钉子构件和至少两个彼此交叉的钉子构件；

分析：本商品未包括“彼此交叉的钉子构件”

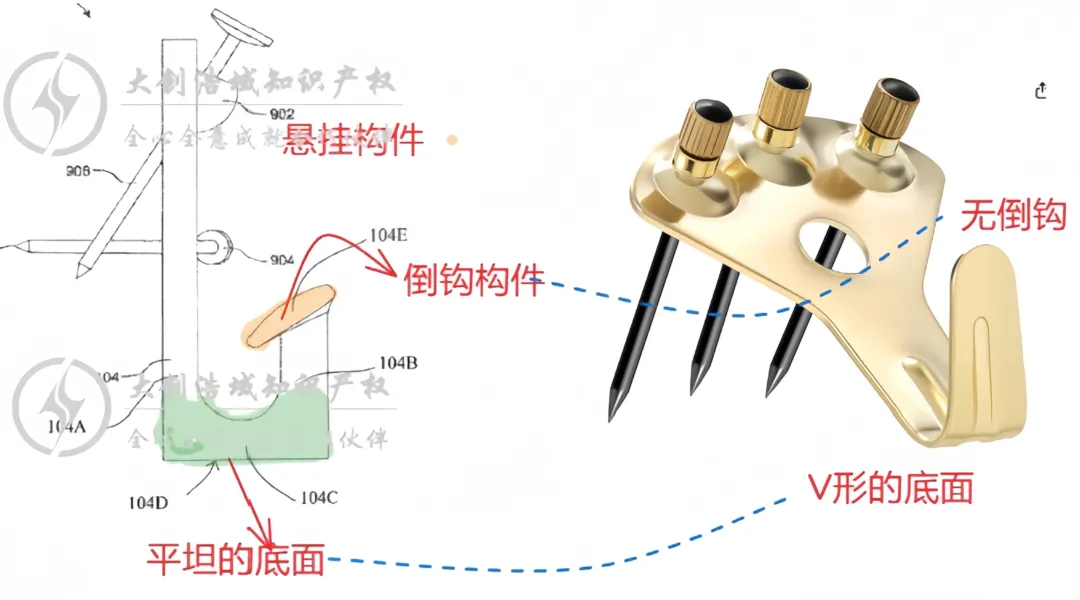

权利要求核心特征对比3：一种悬挂构件，钩部包括平坦的底面和一个倒钩构件；

分析：商品的钩子为V形底面，且未包括倒钩。

结论：本商品未包括“彼此交叉的钉子构件”“倒钩”等特征，未包括该专利所有特征，因此不侵权。
