深圳“户外太阳能灯串”大卖被起诉发明专利侵权

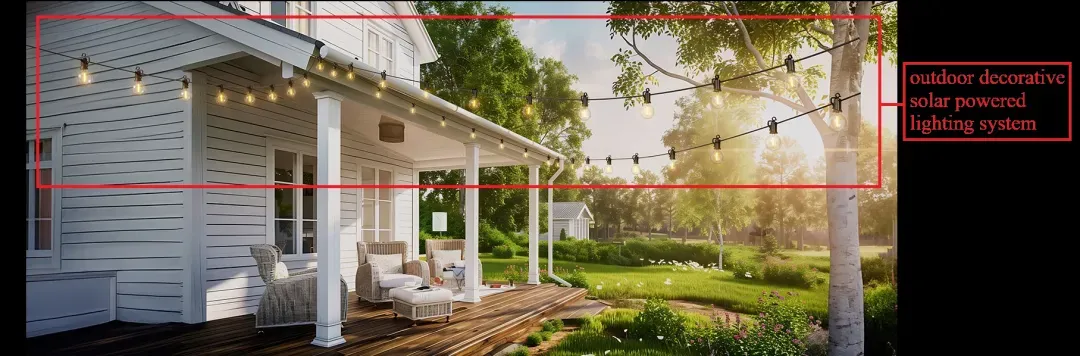

1. 一种户外装饰性太阳能照

明系统，包括：

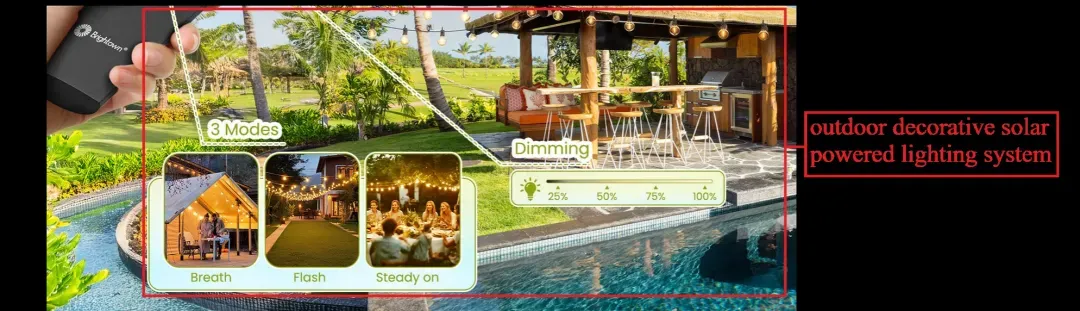

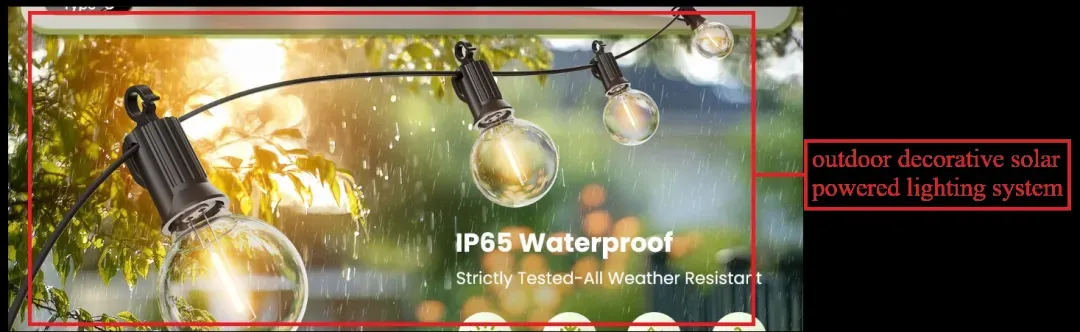

被控产品为一款户外装饰性太阳能照明系统；该产品系用于户外装饰的照明装置。

一根柔韧、细长的轻质细绳；

该涉案产品公开了一根柔性、细长的发光线材（例如，该产品所含的LED灯泡串）。

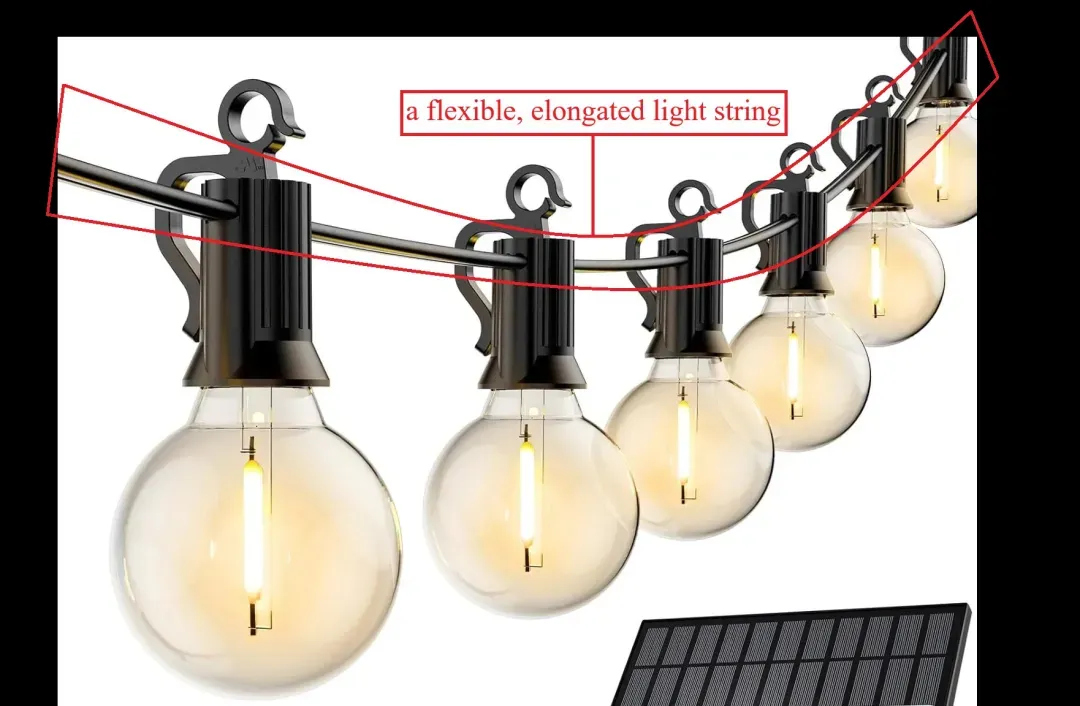

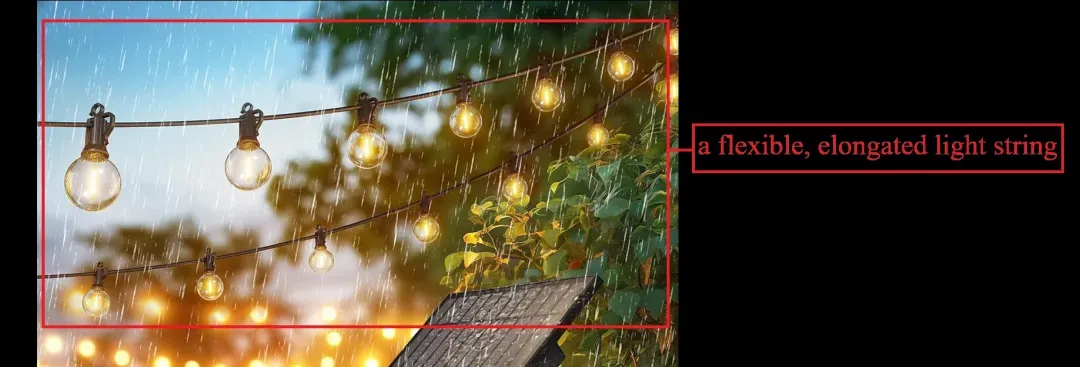

如下图所示，该涉案产品配备柔性LED灯带，用户可按需自由布置灯带。

一根穿过光链且长度与之相匹配的电线

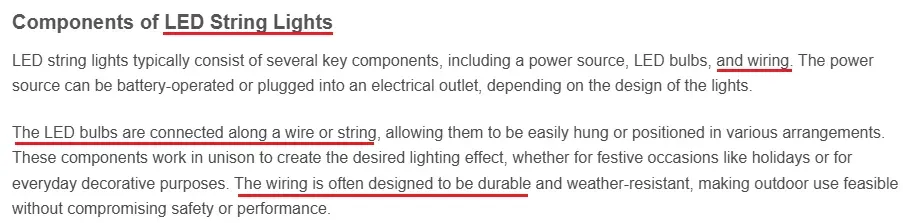

被控产品公开了一根穿过灯串（例如，该产品的LED灯泡串）且长度与之相匹配的电线（例如，用于向LED灯泡输电以为其供电的电线）。

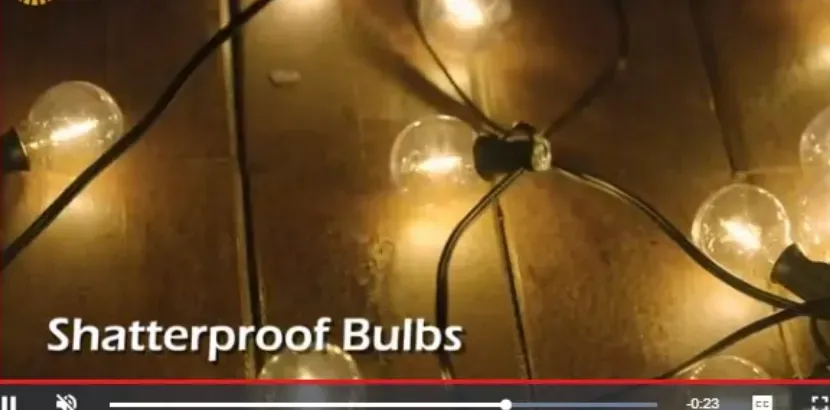

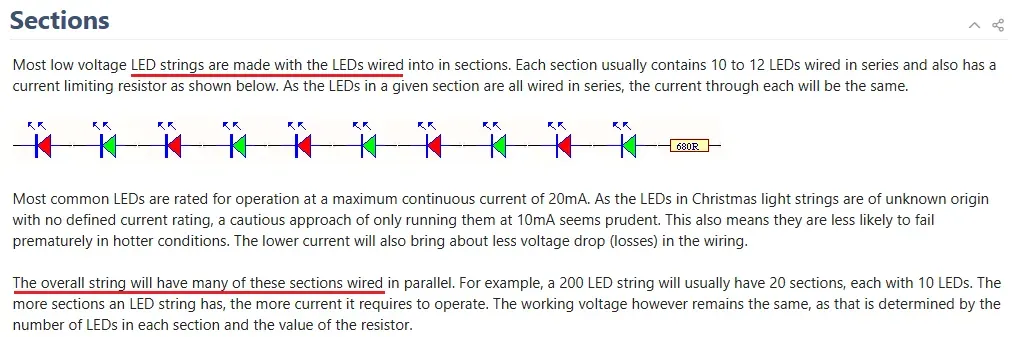

如图所示，该被控产品包含一个灯串部分；该灯串在整个长度范围内均采用电线来为LED灯泡供电。

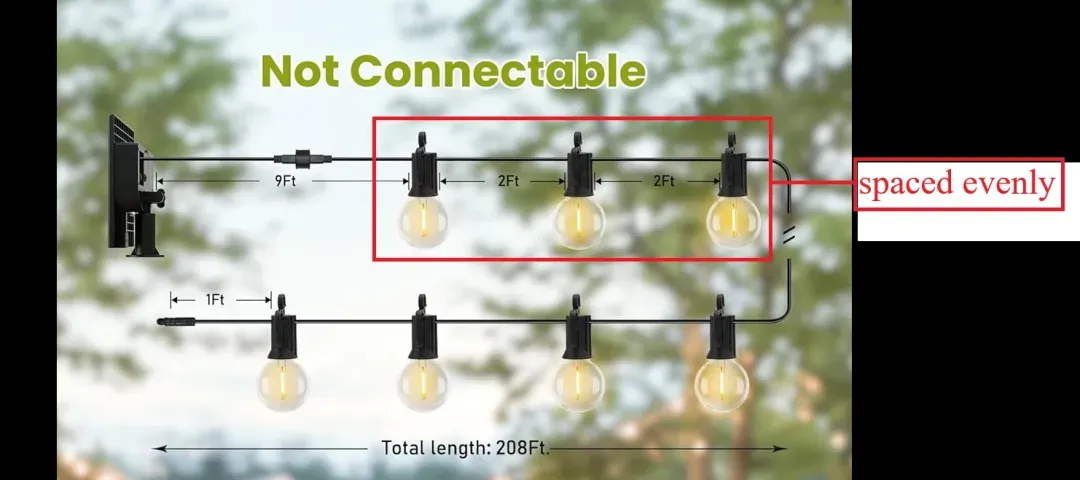

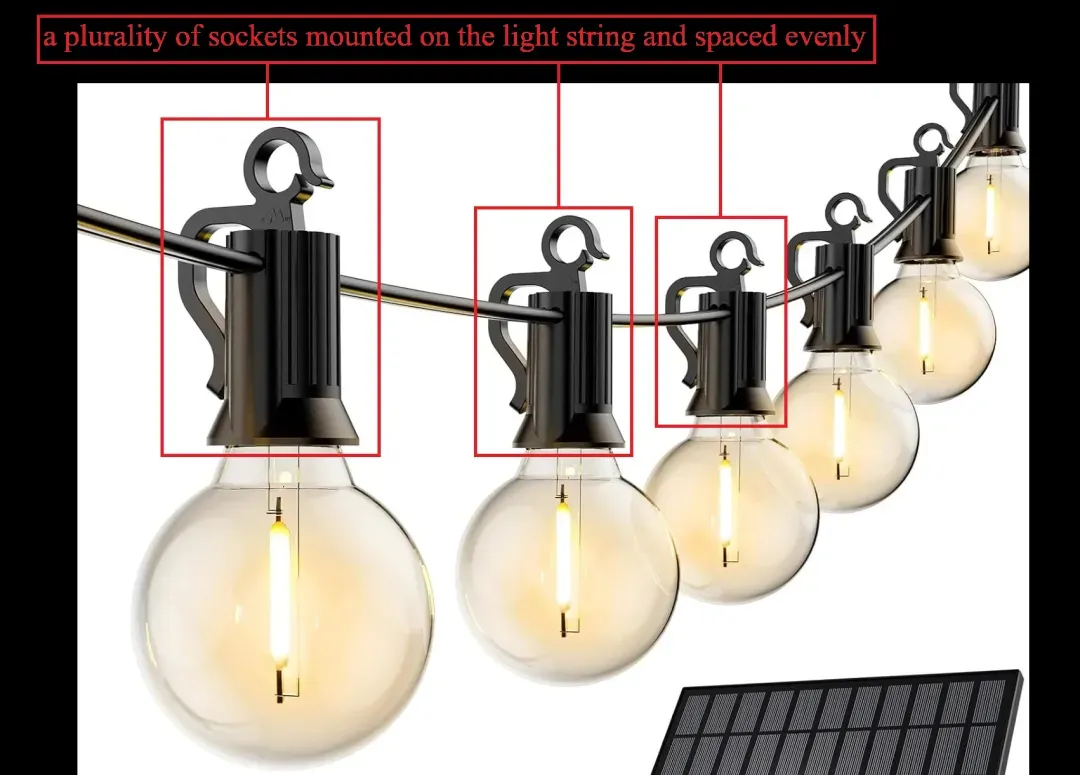

多个插座安装于灯串上，并沿

灯串均匀间隔布置；

被控产品公开了多个插座（例如，该被控产品中用于安装LED灯泡的黑色插座），这些插座

安装于灯串（例如，该产品所含的LED灯泡串）上，并沿灯串均匀间隔布置。

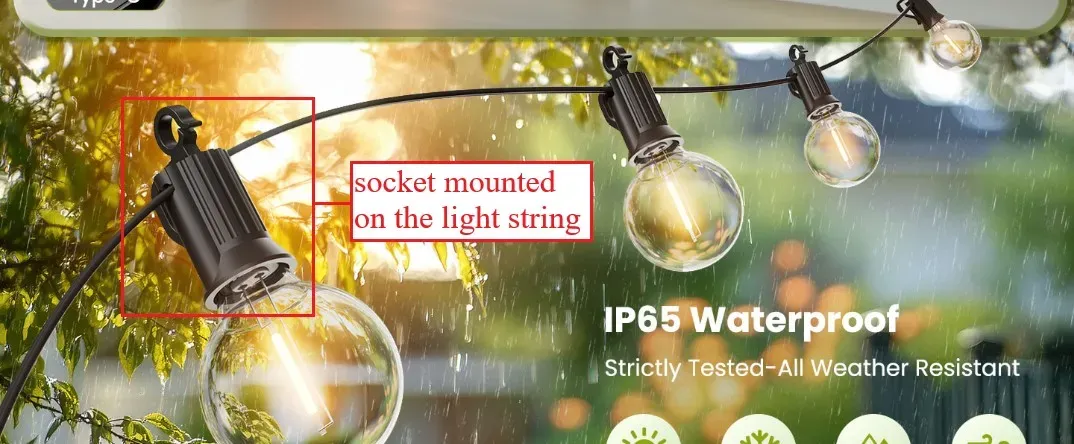

如下图所示，该涉案产品上的黑色插座间距均匀，用于安装沿其灯串分布的 LED 灯泡。

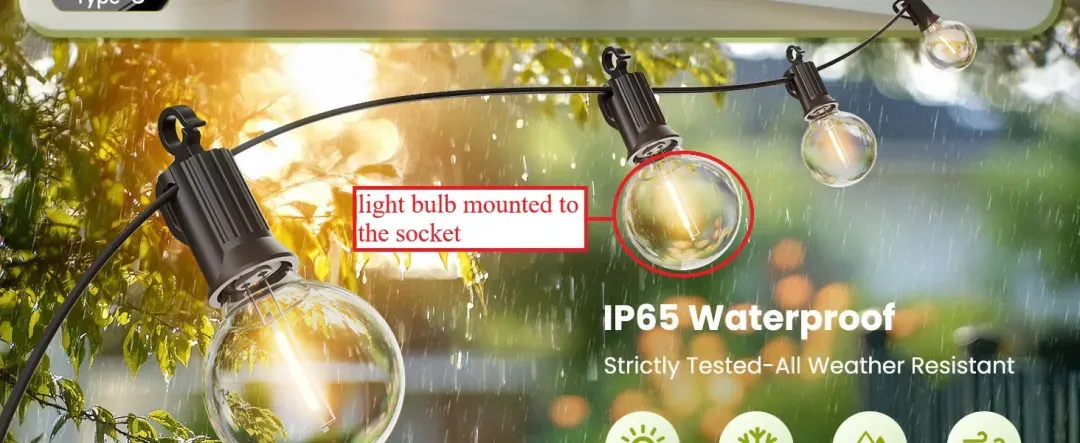

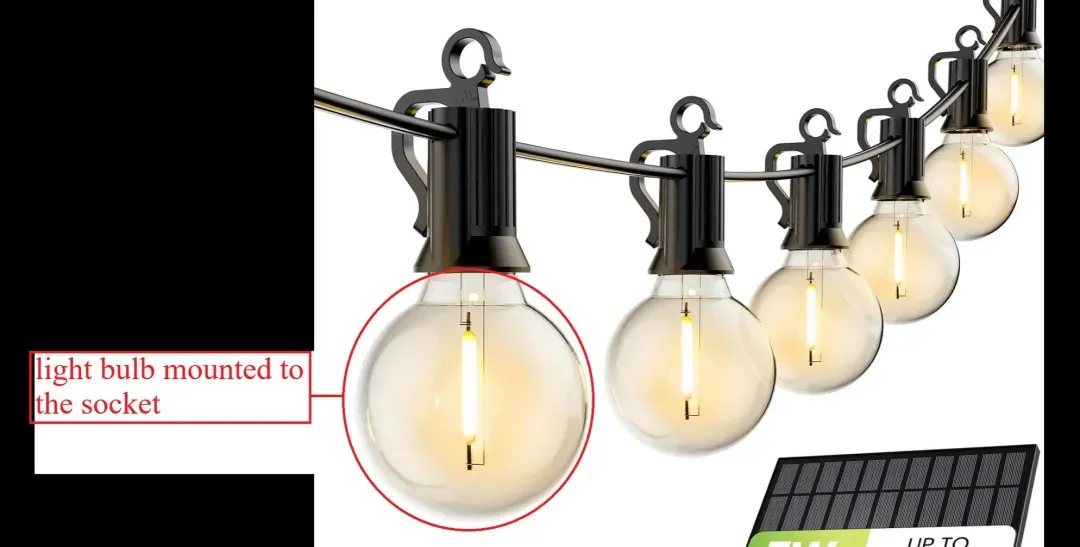

多个灯泡安装在灯座上，其中

仅有一个灯泡已安装，向各自

相应插座；

被控产品公开了多个灯泡（例如，该被控产品中的LED灯泡）安装于灯座（例如，用于安装LED灯泡的该被控产品中的黑色灯座）上，且每个相应的灯座（例如，该被控产品中的黑色灯座）上均安装有一个灯泡（例如，该被控产品中的LED灯泡）。

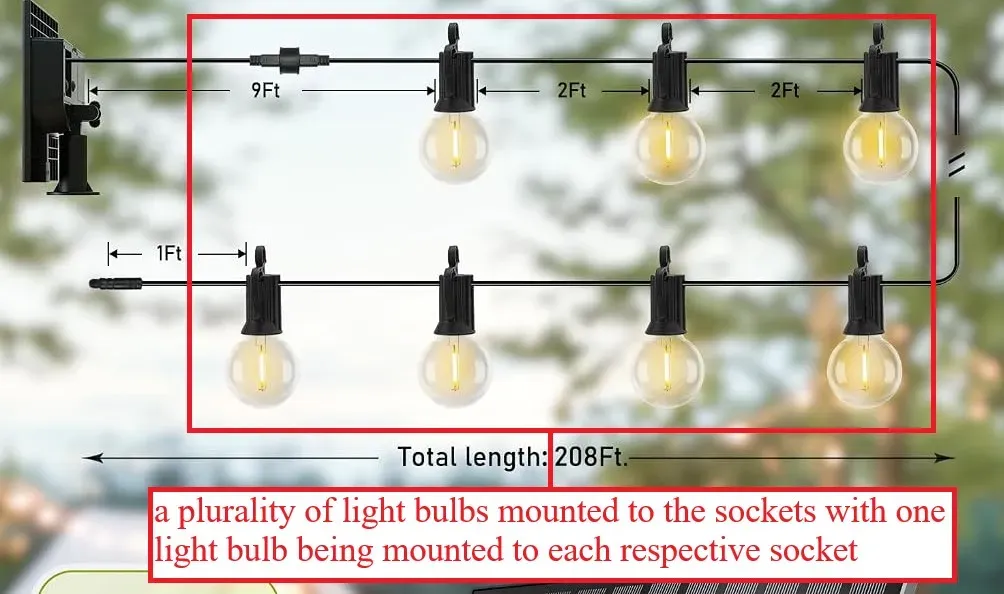

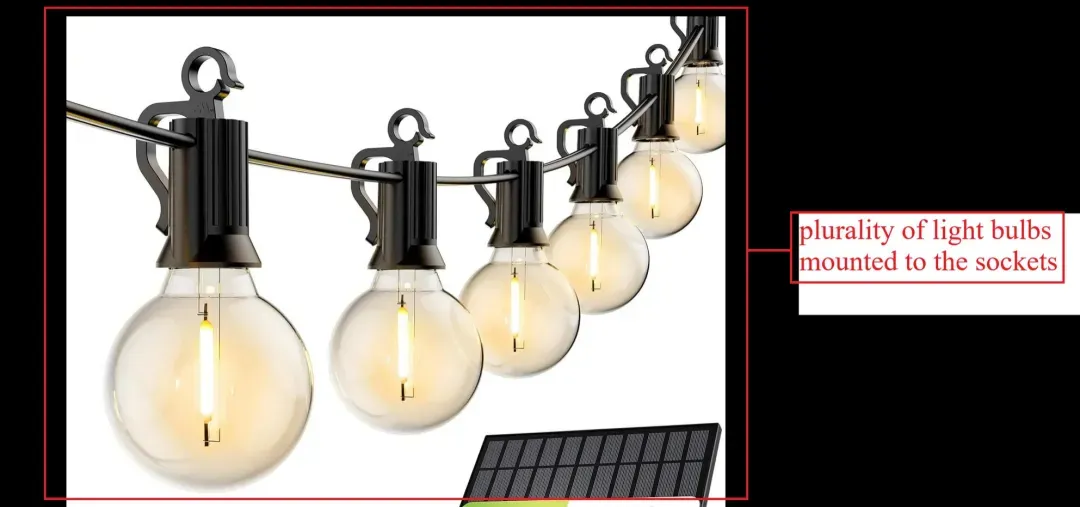

如下图所示，每根灯串上的每个灯座均安装有一个 LED 灯泡。

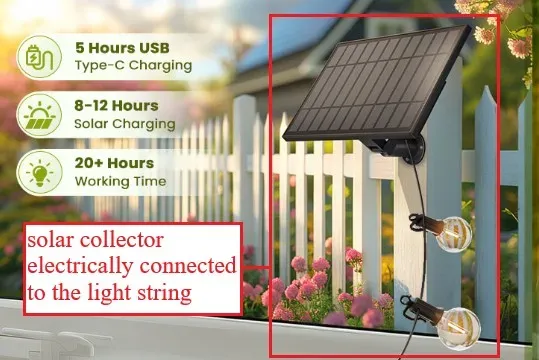

太阳能集热器与光缆电连接，其包含底侧与上侧。

被控产品公开了一种太阳能集热器（例如，被控系统的太阳能发电单元），该集热器与发光串（例如，该产品的LED灯串）电连接，且包括底面（例如，太阳能发电单元背向太阳的一侧）和顶面（例如，太阳能发电单元朝向太阳的一侧）。

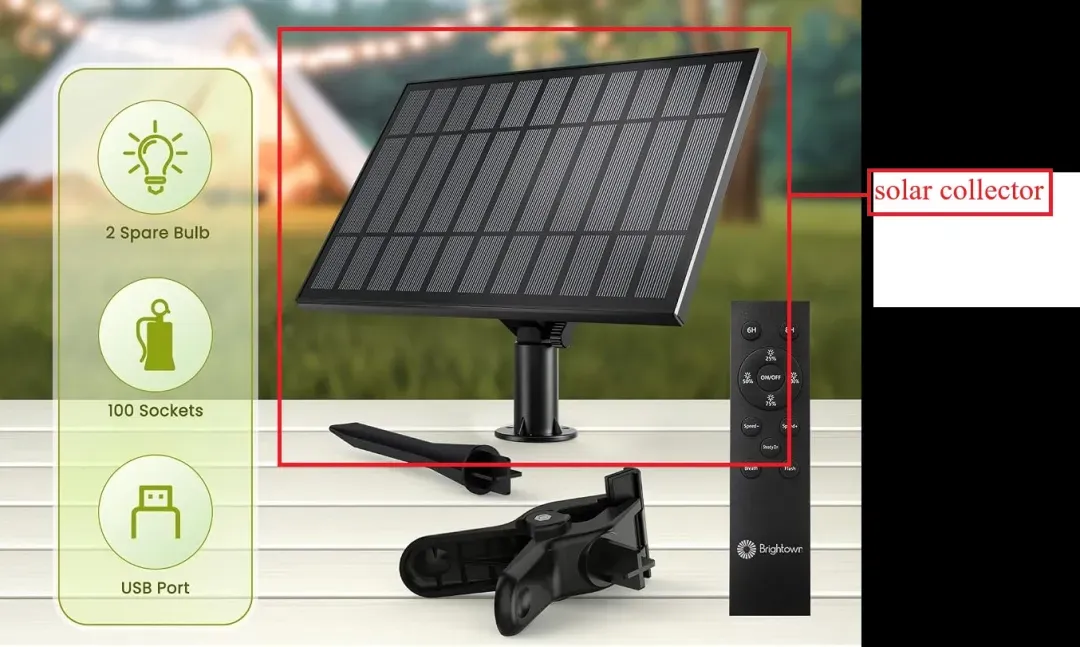

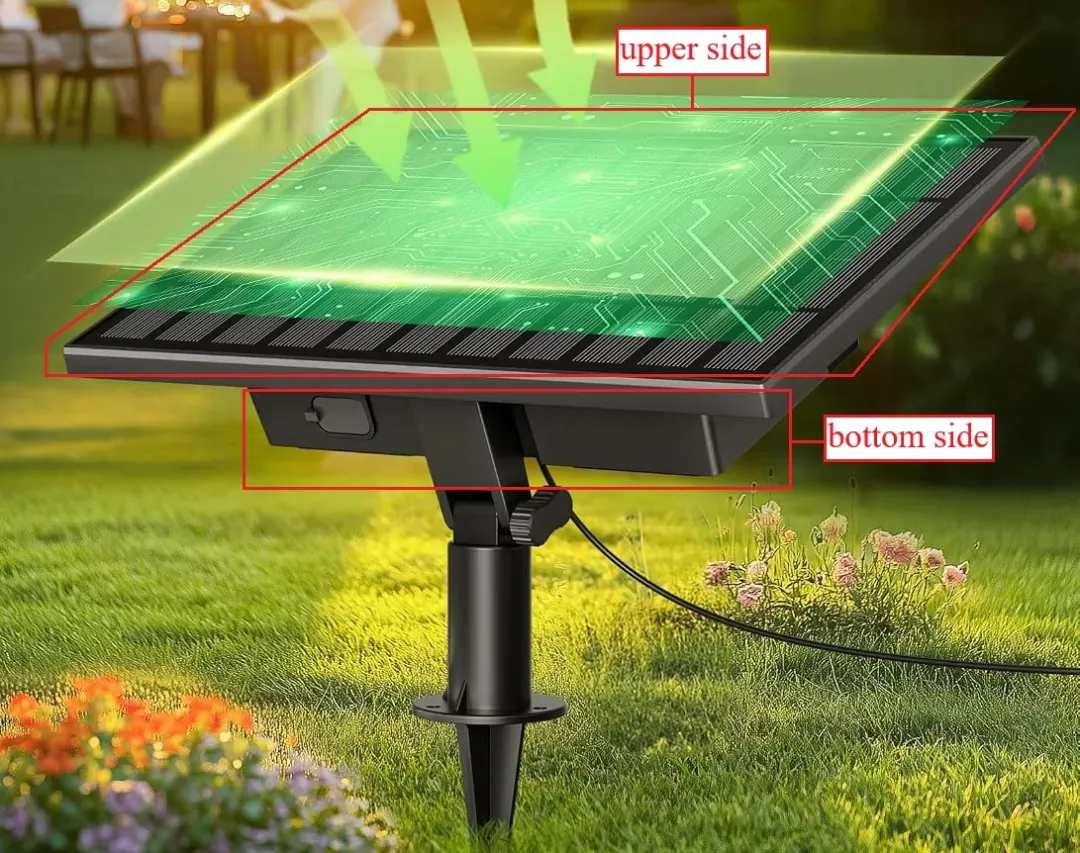

如图所示，该被控产品包含一个太阳能发电单元，该单元内装有用于为发光串供电的太阳能电池板和蓄电池。该太阳能发电单元具有两个侧面：其顶面设有朝向太阳的太阳能电池板，另一侧面则为安装表面且背向太阳。

太阳能集热器，包括一个外壳以及至少一个支撑在外壳内的太阳能电池板，用于收集来自太阳的辐射能；

被控产品公开了一种太阳能集热器（例如，被控系统的光伏单元），该太阳能集热器（例如，被控系统的光伏单元）包括一个外壳以及至少一个支撑在外壳内的太阳能电池板用于收集太阳辐射能的外壳。

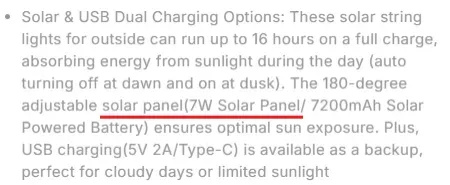

如下所示，被控产品配备有太阳能发电单元，该单元包含一个太阳能电池板和电池用于为灯串供电。太阳能电池板将将太阳的光能转化为储存在电池中的能量。

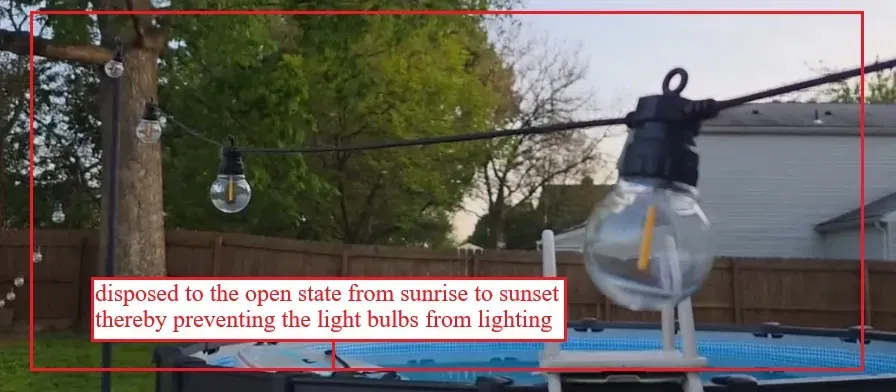

一个与蓄电池及灯串电连接的调节开关，用于自动控制灯泡的通断；该开关设置为从日出至日落期间保持开路状态，从而防止灯泡点亮；而在日落时，该开关自动转为闭合状态，从而闭合电路使灯泡点亮。

涉案产品公开了一种调节开关（例如，用于控制灯光的开关），该开关与电池（例如，涉案产品的 7200 mAh 电池）及灯串（例如，涉案产品的 LED 灯泡串）电性连接，用于自动控制 LED 灯泡（例如，涉案产品的 LED 灯泡）的通断；

其中，该调节开关（例如，用于控制灯光的开关）在日出至日落期间保持在断开状态，从而防止 LED 灯泡（例如，涉案产品的 LED 灯泡）点亮；而在日落时，该调节开关（例如，用于控制灯光的开关）自动转为闭合状态，从而闭合电路并使 LED 灯泡（例如，涉案产品的 LED 灯泡）点亮。

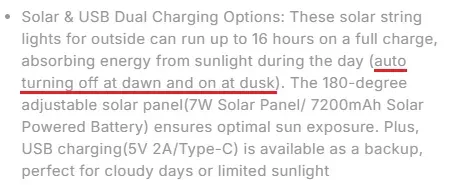

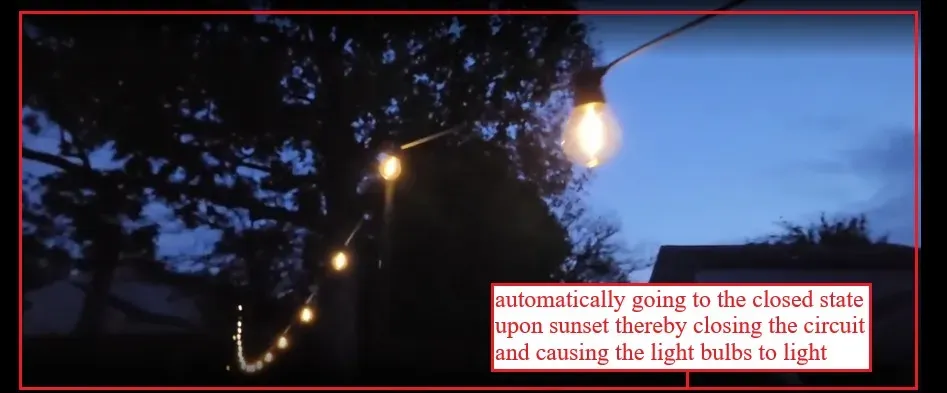

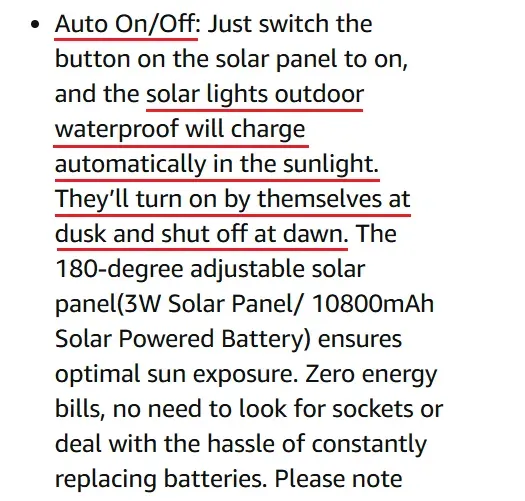

如图所示，涉案产品设有一个与电池及 LED 灯泡串电性连接的开关；该涉案产品利用该开关在黄昏时开启 LED 灯泡、在黎明时关闭 LED 灯泡。该开关在日间处于断开状态，以阻止电流流经 LED 灯泡，从而使 LED 灯泡在有阳光时保持熄灭状态；同样，该开关在夜间处于闭合状态，以便在无阳光时允许电流流经 LED 灯泡。
