出海品牌背靠高度整合的供应链优势及日趋完善的跨境电商生态系统，各企业的品牌出海布局也在积极推进，以打造海外的品牌声誉。但不少卖家将知产保护的重心放在了商标注册上，往往忽视了另外一个保护自己权益的“利器”——外观专利！
在各种专利类型中，外观专利因申请难度较低且申请资料相对简单，成为不少自主研发产品的企业和工厂完善知识产权布局的重要部分一。麦麦将对外观专利图的类型，常见国家外观图的要求和示例进行解析，希望能帮忙卖家朋友们在申请外观专利的路上少走弯路~
外观专利图类型
常见的外观专利图主要分三种，实拍图、渲染图以及线条图。具体各国的专利局能接受的外观专利图类型因国家而异，部分国家是不接受产品实拍图的。

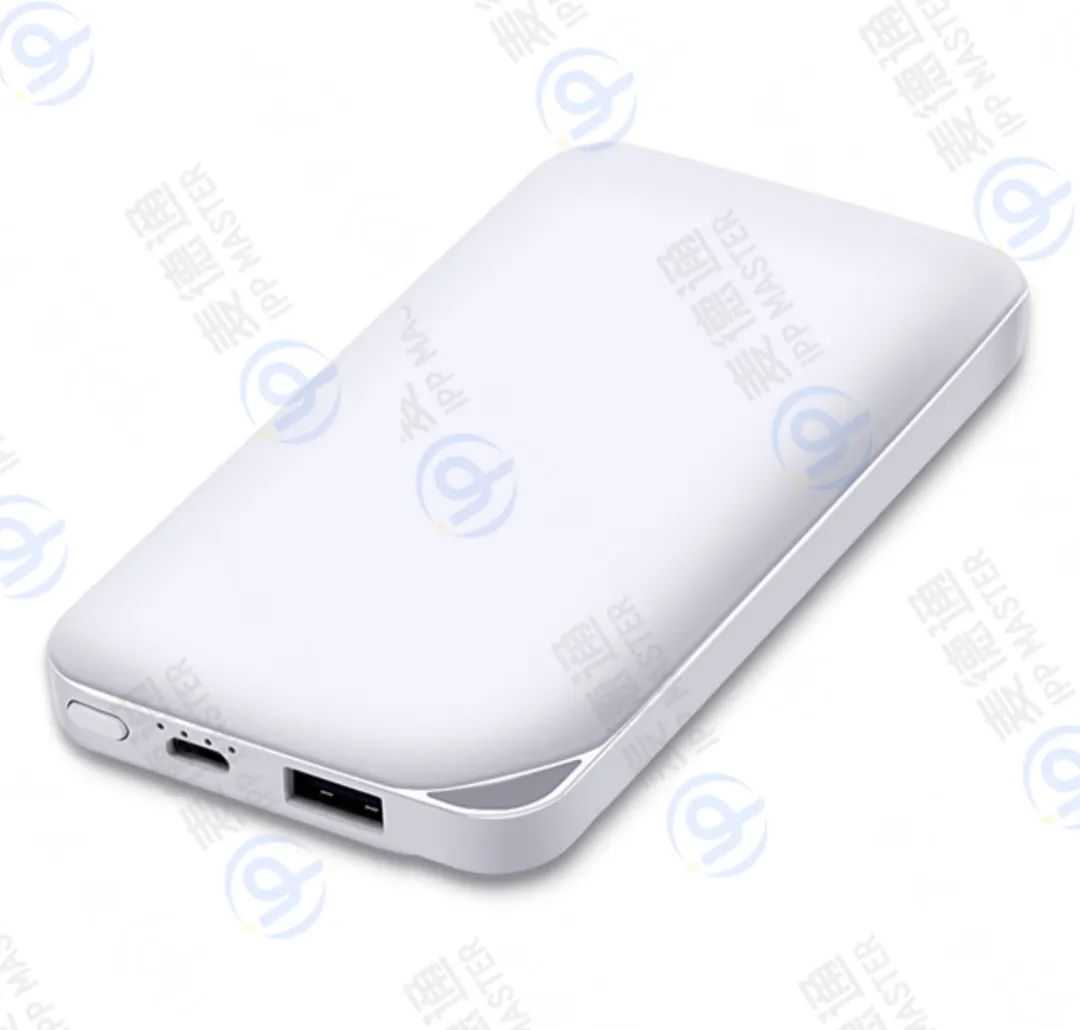

实拍图：外观专利的实拍图，是指针对产品实物进行真实拍摄，并处理背景图为纯色背景的产品图。
（示例图，忽略麦德通水印）

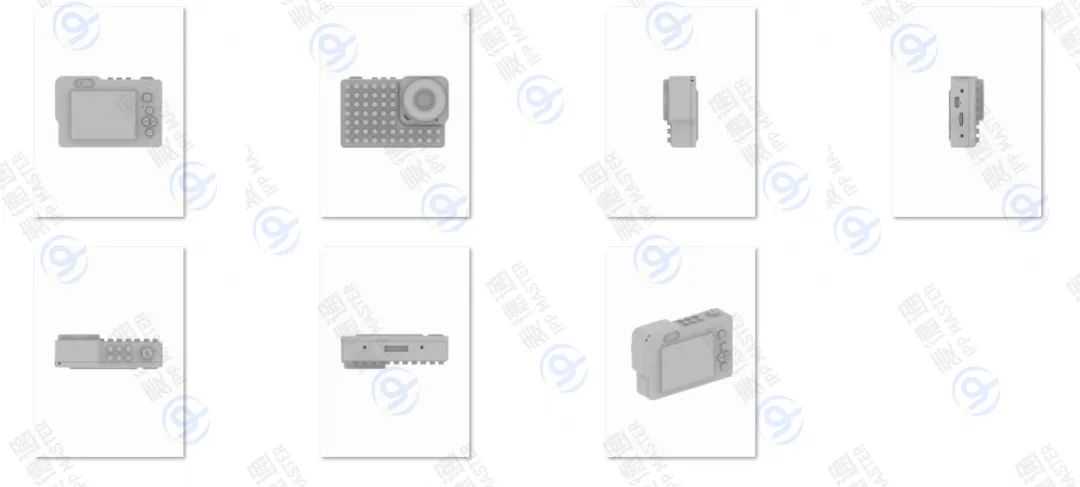

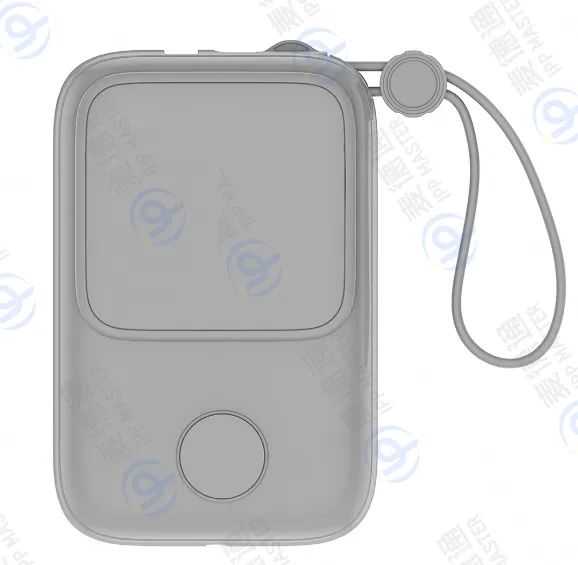

渲染图：外观专利的渲染图一般指基于三维建模图渲染模型后得到的图纸。
（示例图，忽略麦德通水印）
线条图：外观专利的线条图需要先数据建模后，基于3D模型图的基础，再单独用绘图软件根据各国的外观图要求处理线条图。
（示例图，忽略麦德通水印）
麦麦提醒：为提高下证几率，外观专利的线条图建议先建模后绘图，不建议直接用绘图软件手绘，直接手绘线条图容易因为产品在各视图的细节不一致而遭到审查意见的风险。
常见国家外观专利图要求
英国&欧盟：
英国跟欧盟的外观专利图要求基本相同，官方可以接受 ①实拍图②渲染图③ 线条图（不含阴影线）。

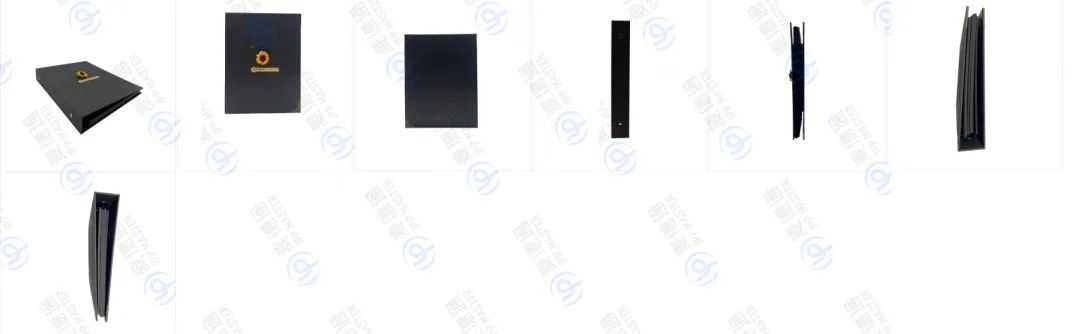

实拍图要求：
1.一般需要提供产品6个视角的实物图+1张立体图
圆柱形的产品可自选多个角度体现产品外观设计的各个细节。
2.要求各视图使用统一的纯色背景，背景不要有杂物或明显的阴影，没有拍摄环境的可以先拍摄后进行图片处理
如前视图使用了纯白色的背景，其他视图不能再用其他颜色的背景，如果放在纯白色的背景布拍摄，背景可能也会有产品的阴影，阴影也需要后期图片处理一下。
3.每个视图的拍摄角度和产品状态保持统一

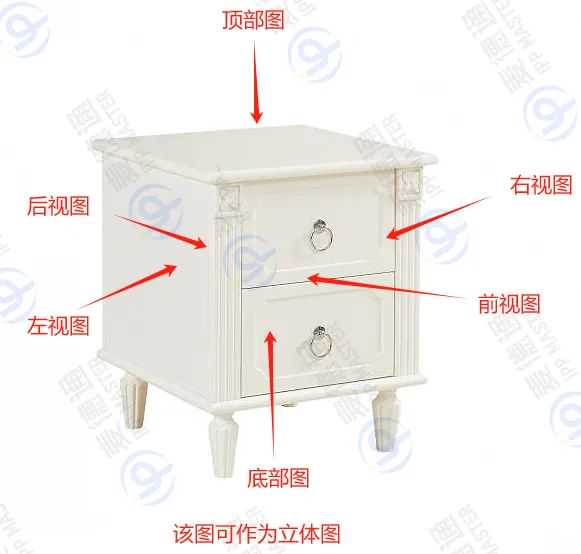

如可以折叠展开的产品，就建议各个视图都统一用展开的状态进行拍摄。如下图示例的产品前视图有金属环，产品的左视图和右视图也应该体现金属环，否则产品的细节在各视图就不一致了。
4.不建议出现商标的logo或印产品型号
如产品实物有刻商标logo，可后期图片处理去除，提高外观专利的下证几率。
（示例图，忽略麦德通水印）
渲染图要求：
1.一般需要提供产品6个视角的实物图+2张立体图
2.渲染图中的产品色调，产品的细节和背景颜色需要保持统一
如产品在前视图是深灰色，在立体图中不能是浅灰色不能出现其他颜色。各个视图的背景颜色需要统一。
3.每个视图的拍摄角度和产品状态保持统一
4.不建议出现商标的logo或产品型号
线条图要求
1.一般需要提供产品6个视角的实物图+2张立体图
2.产品的细节在各个视图需要保持一致
如产品在前视图有金属环，在立体图中也应该体现金属环。
3.线条的粗细和颜色在各个视图保持一致，线条保持清晰线条干净圆滑清晰（放大后无锯齿状），不要有线条断裂或多条线重叠黏连。
4.不建议出现商标的logo

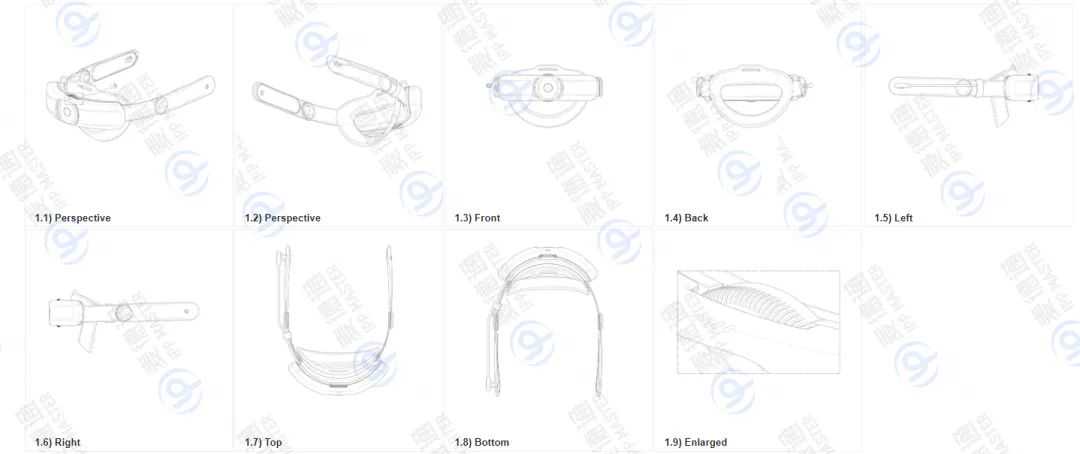

官网已下证欧盟外观专利图示例：
（示例图，忽略麦德通水印）
美国：
UPSTO一般要求申请人提供带有阴影线的线条图，部分审查员可接受渲染图。不管是哪种外观图类型，都要求是PDF格式。
美国外观线条图要求
1. 线条图需要使用矢量图，不建议按像素图，且外观图要求轮廓线条粗细保持一致，线条干净圆滑清晰，不要有断裂或多条线重叠黏连；
2. 除了立体图，每个视角都只体现产品在该视角的线条，不要画出其他视角的透视线条 ；
3. 肉眼看不见的线条（或模型图的结构线）应删除；
4. 每个视图的产品细节要保持一致；
5. 应使用适当的表面阴影来显示表面的特征或轮廓，适当的阴影线可以更清楚地表达外观特征；
6.虚线的使用：
①用于表示产品的使用环境；
②定义权利要求的边界。（不要求保护的/不能清楚显示的部分可以使用虚线表示）。虚线和实线相交易造成虚实不清的后果。不可见部分不可使用虚线表示。

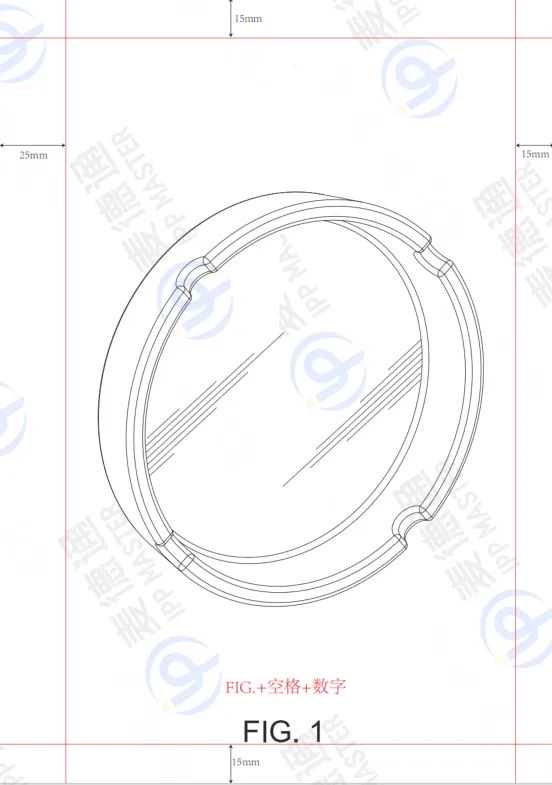

7. 需要提供PDF格式，每个视图需要在底部标记页码 FIG. + 数字，页边距为 15mm x 15mm x 25mm x 15mm。
（示例图，忽略麦德通水印）

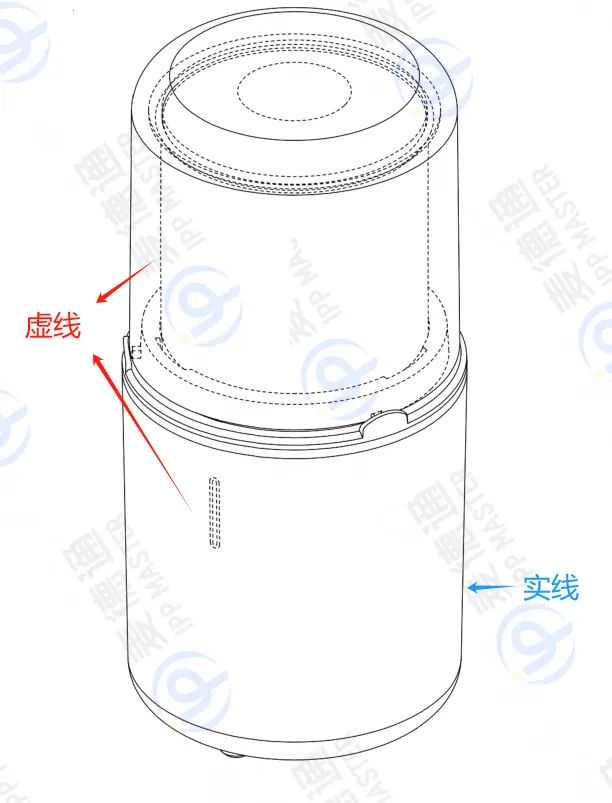

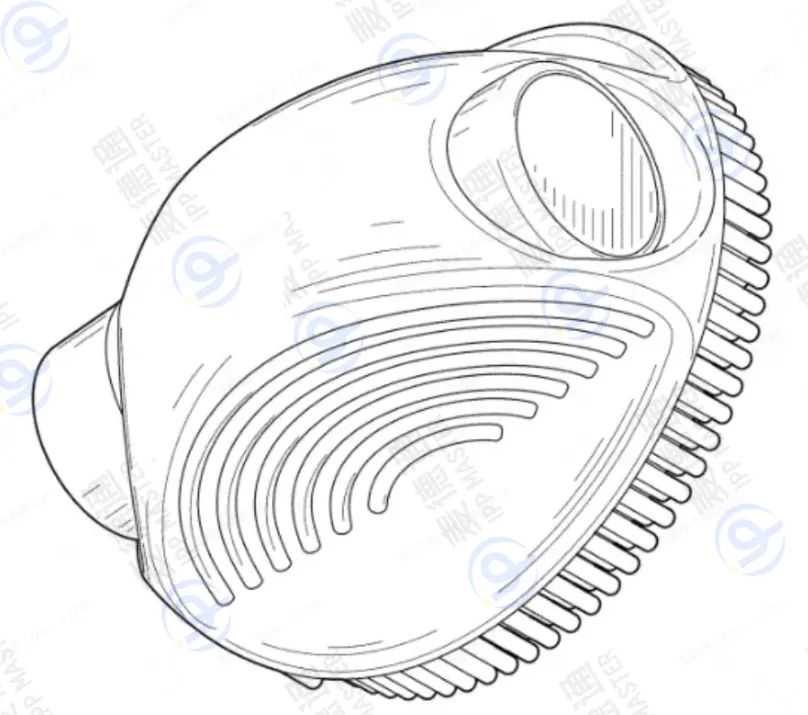

关于线条图的线条类型：
实线：用于表示产品要求保护部分的轮廓，通常会结合阴影线以表示专利权要求保护的部分。
虚线：一是表示外观设计所使用的结构环境，二是表示外观设计权利要求保护的边界。一般来说，虚线的使用可以扩大整个产品的保护范围，通用零配件或无新颖性的元素、不对设计主体设计产生影响的部分，建议都用虚线画出。这样一来，只要别人的产品有部件与实线部分相同或相似，就有侵权的可能。

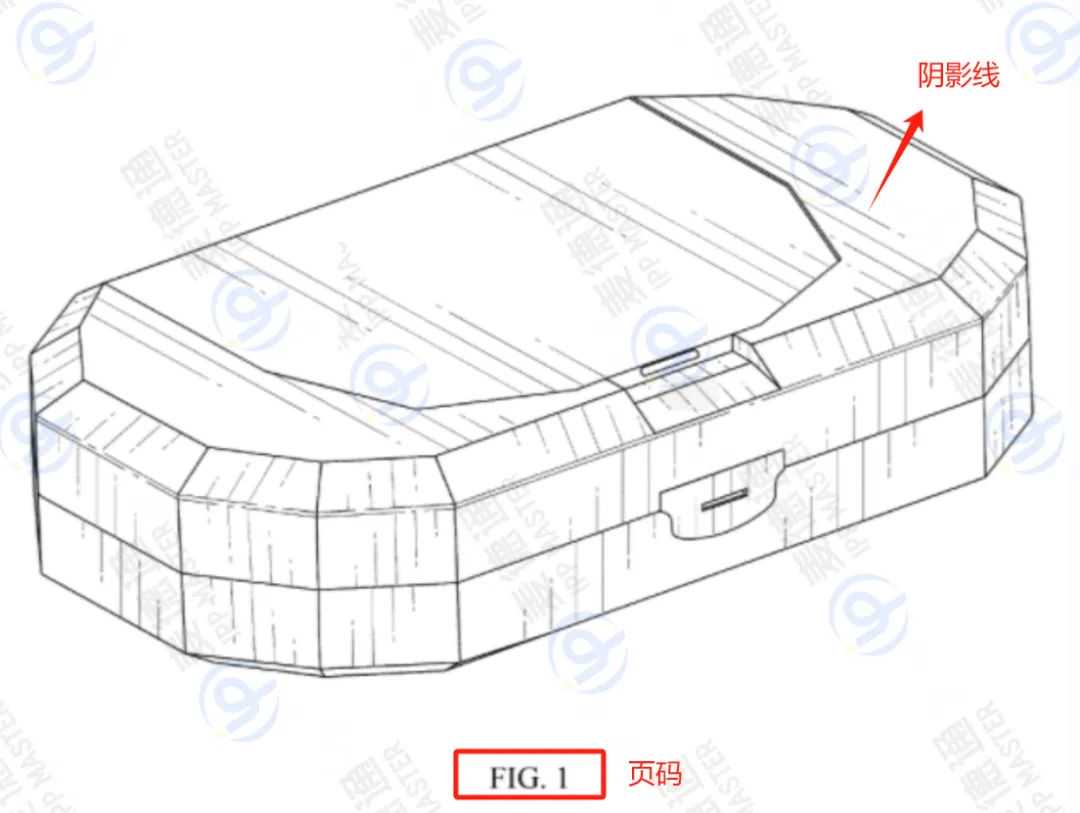

阴影线：通常绘制在图中物品的表面，用以清楚地揭示物品外观的所有表面轮廓及特点，如用来表示一个物体的球形、圆柱形和锥形表面等。
（示例图，忽略麦德通水印）

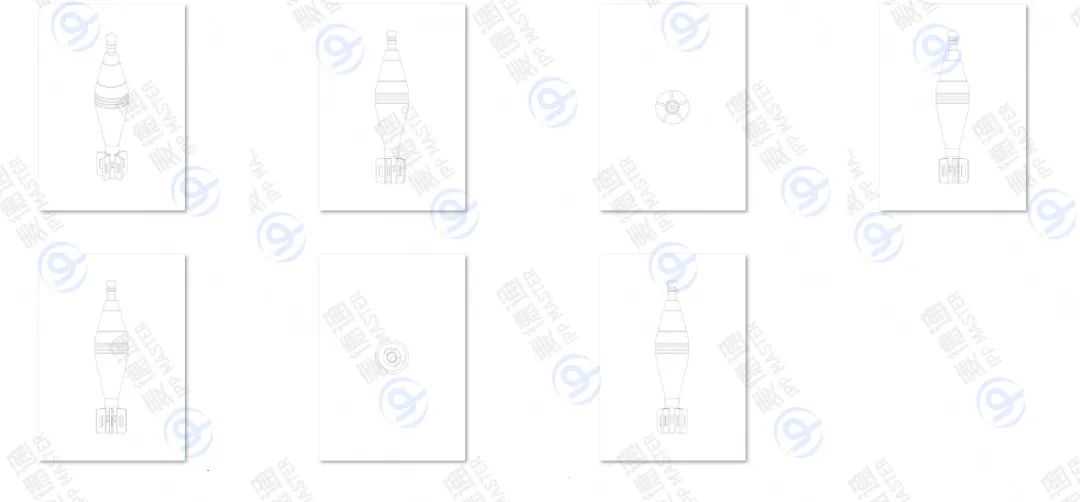

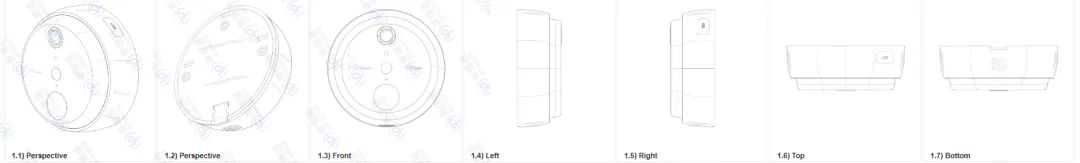

官网已下证美国外观专利图示例：
（示例图，忽略麦德通水印）
欧盟、英国和美国外观专利是很多企业海外专利布局的首选，卖家在准备外观专利资料前一定要提前了解各国的外国专利图要求，减少下审查意见的风险，提高外观专利的下证几率。麦德通8-12号注册外观秒杀活动，敬请期待~
