侵权预警：车载薯条调料架Saucemoto美国专利

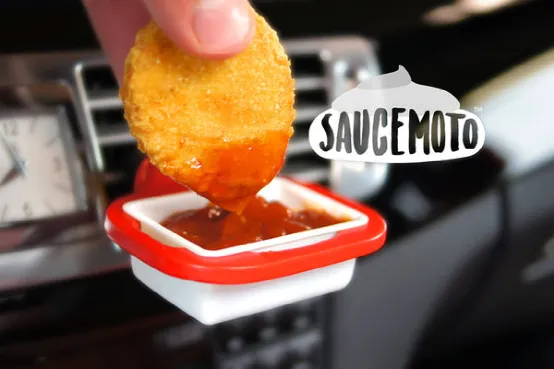

官网展示图

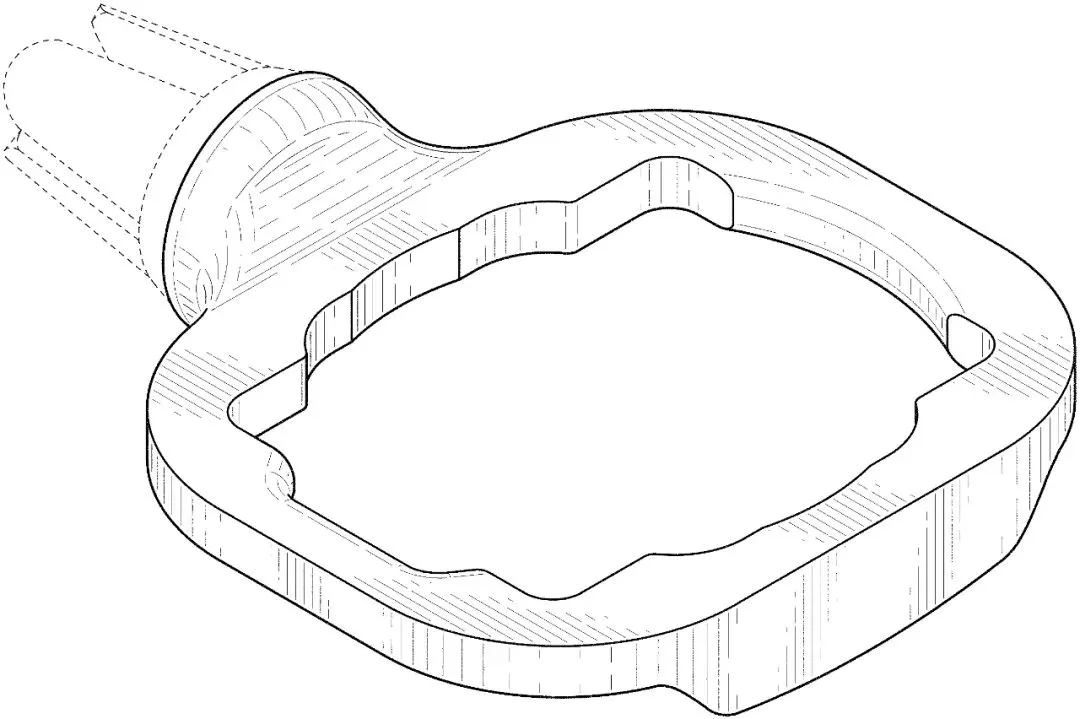

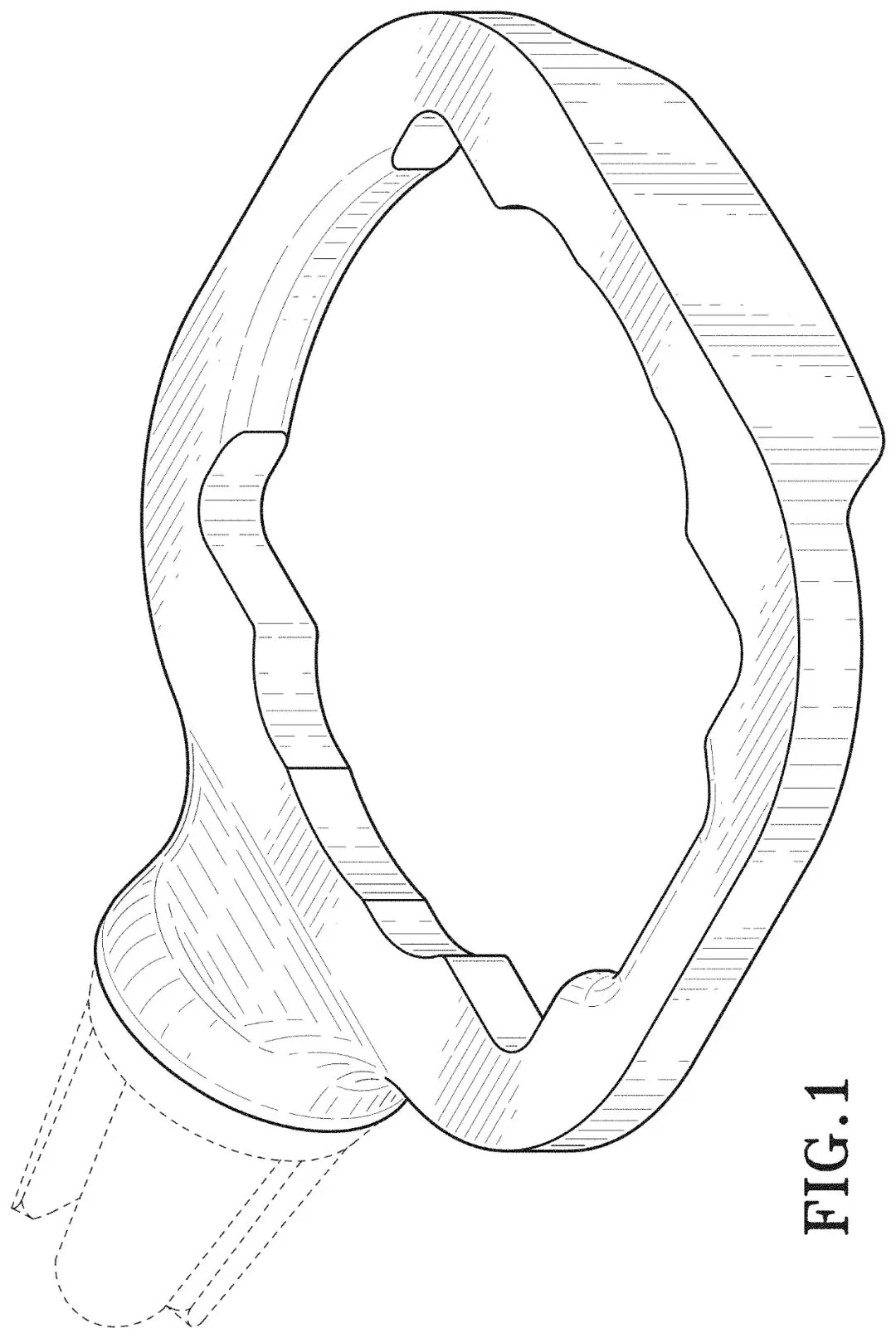

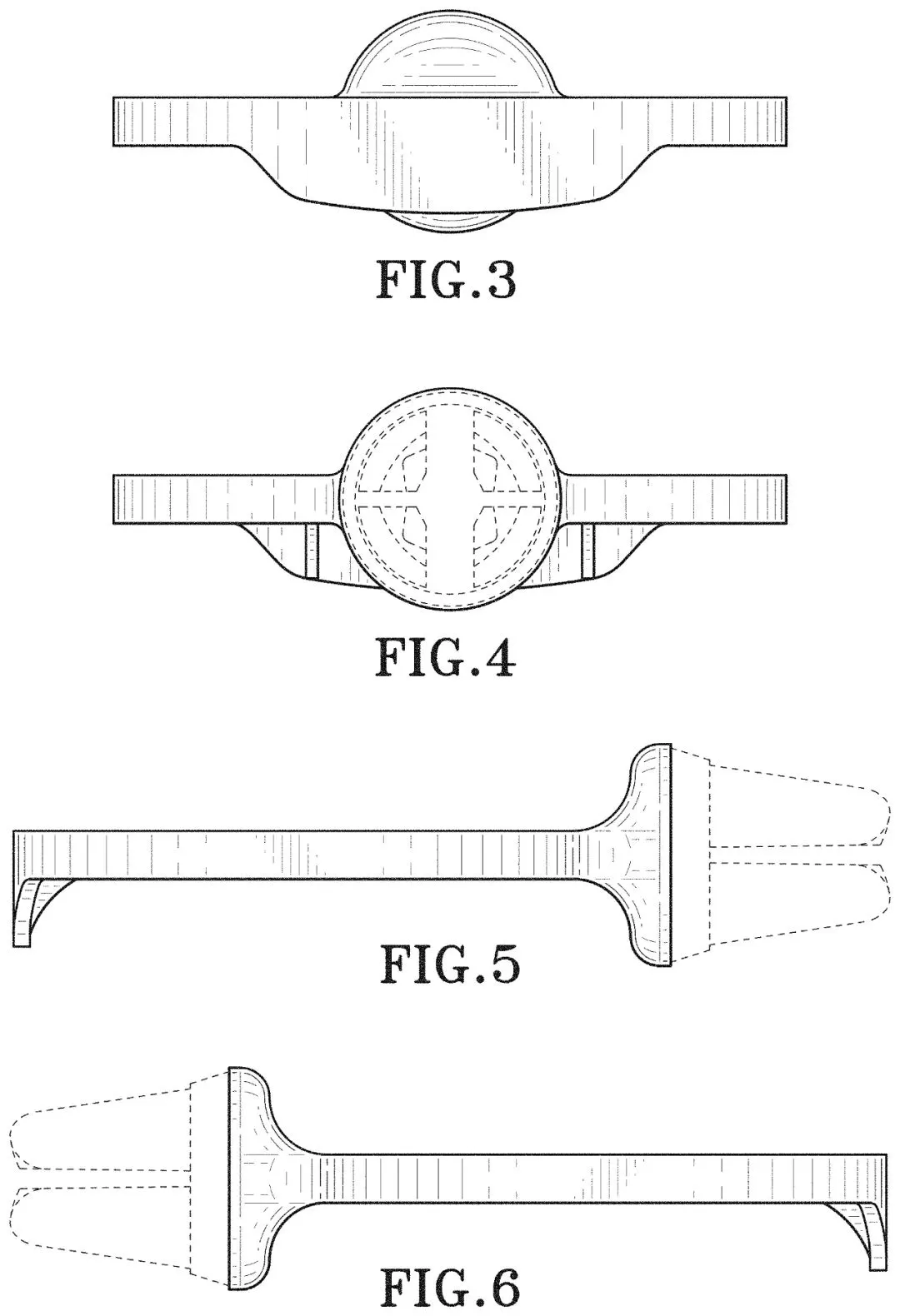

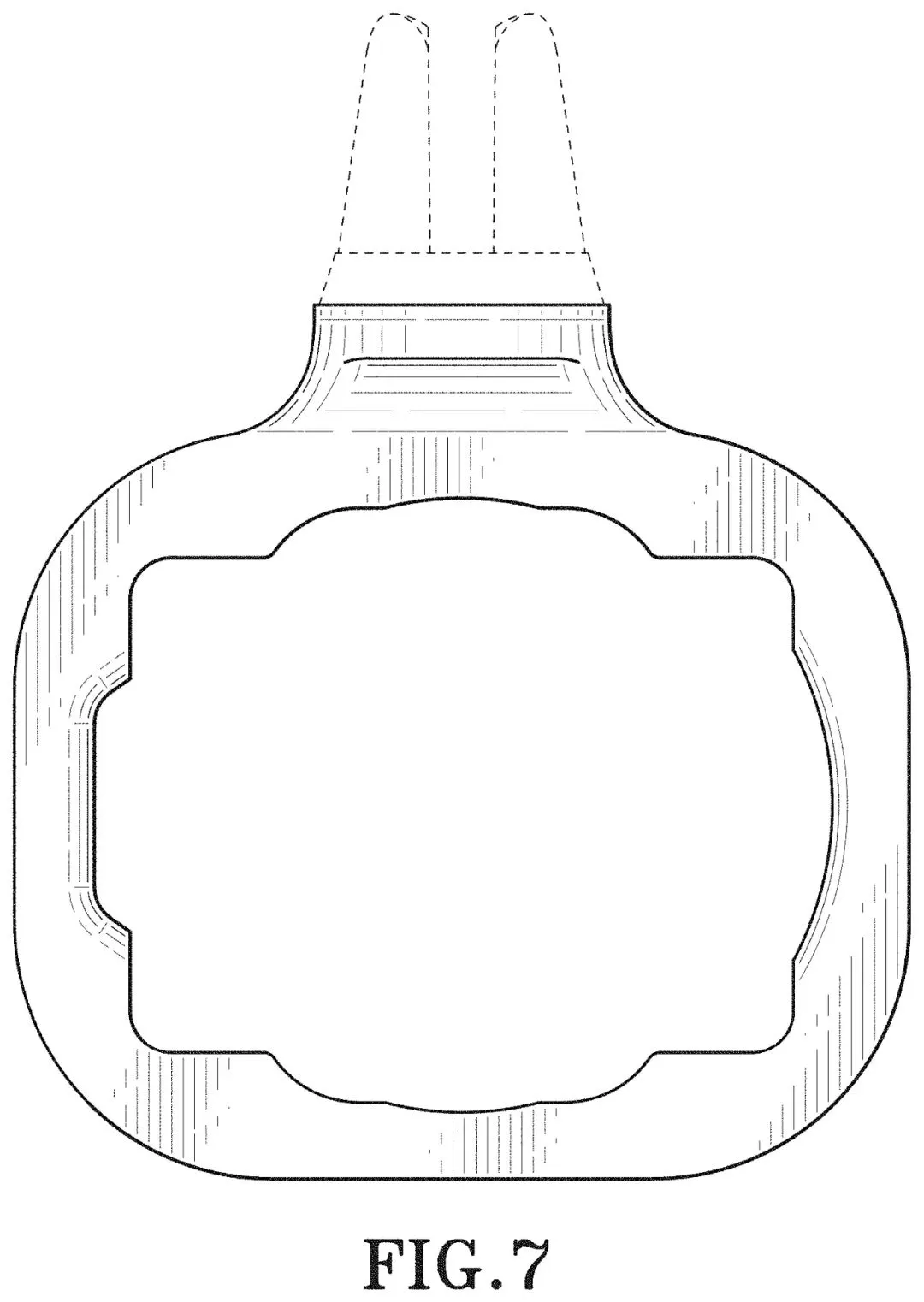

USD899196S1

✦^✦

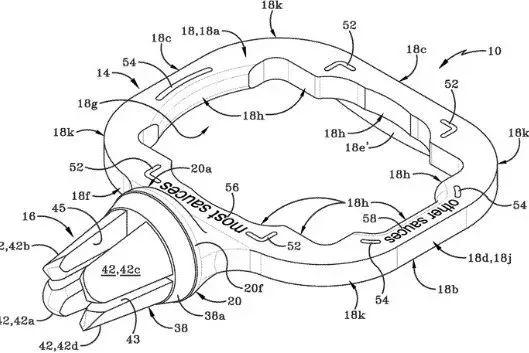

US10967776B2

一共有4个独立项：

权利要求 # 1

调味品支架，用于选择性地支撑其中三种或更多种不同配置的调味品容器中的任一种，所述调味品支架包括：具有顶面和底面的主体;一个从身体向外延伸并布置成定向身体的成员，使得其顶面通常是水平的;在主体上设置了内周壁，所述内周壁包括：第一面和相对的第二面，它们彼此基本相同，并排列成彼此的镜像;第三侧和对立的第四侧延伸在第一侧和第二侧之间，其中第三侧与第四侧不同;并且由第一侧、第二侧、第三侧和第四侧的内周壁限定和定义的公共孔径，所述公共孔径适于单独接收其中三个或更多个不同配置的调味品容器中的任何一个;其中，所述第一侧和第二侧的内墙外围各包括：第一墙段、第二墙段和另一第一墙段;其中，第一墙段和另一第一墙段彼此相同，并且彼此排列成镜像，并且第二墙段在第一墙段和另一第一墙段之间插入;其中，第三墙段延伸到每个第一墙段和第三侧和第四侧的相应一个之间;并且其中，又有第三墙段延伸到另一第一墙部分与另一第三侧和第四侧各自的一侧之间。

权利要求 # 25

一种用于支撑调味品容器的调味品支架，所述调味品支架包括：具有顶面和底面的本体;并且由主体的内周壁定义的孔径，所述孔径延伸到顶部和底部表面之间;其中，所述外围墙体包括多组对置墙段，并且每组对置墙段适于啮合多个不同配置的调味品容器中的一个;并且其中外围墙至少包括：第一组相对的第一墙部分被配置成与第一调味品容器的第一外部形状的至少一部分相辅相成，其中每个第一墙部分包括一般为U形的凹陷，并且该相对的第一墙部分的一般U形凹陷被布置成彼此的镜像;第二组相对的第二墙面部分被配置成与第二调味品容器的第二外部形状的至少一部分互补，其中第二外部形状与第一外部形状不同;其中第二面墙部分被安排为彼此的镜像;并将第三组相对的第三墙面部分配置为与第三调味品容器的第三外部形状的至少一部分相辅相成，其中第三外部形状与第一外部形状和第二外部形状不同;其中第三相对的墙段在结构上彼此不同;第二孔径由主体内部外围壁的一部分定义，所述第二孔径延伸到顶部和底部表面之间;其中，第二孔径适于接收其中的至少一个调味品容器;以及从身体向外延伸的夹子;所述夹子正在适应啮合车辆通风口的至少一个鳍片。

权利要求 # 27

用于存放调味品的套件;所述试剂盒包括：调味品支架包括：具有顶面和底面的本体;由主体内周壁定义的孔径，并在顶部和底部表面之间延伸;其中，外围壁包括至少三组相对的壁部分，并且主体因此被适于选择性地啮合至少三个不同配置的调味品容器;其中，至少三组相对的墙面部分包括：第一组相对的第一墙部分被配置成与第一调味品容器的第一外部形状的至少一部分相辅相成，其中每个第一墙部分包括一般的U形压痕，并且相对的第一墙部分的一般U形压痕被排列成彼此的镜像图像;第二组相对的第二墙面部分被配置成与第二调味品容器的第二外部形状的至少一部分互补，其中第二外部形状与第一外部形状不同;其中第二面墙部分被安排为彼此的镜像;并将第三组相对的第三墙面部分配置为与第三调味品容器的第三外部形状的至少一部分相辅相成，其中第三外部形状与第一外部形状和第二外部形状不同;其中第三相对的墙段在结构上彼此不同;在车身上提供紧固件机构，并进行调整以将车身固定在车辆的一部分;和至少一个调味品容器，其尺寸要在调味品持有人的主体定义的孔径中接收。

权利要求 # 31

一种用于支撑调味品容器的调味品支架，所述调味品支架包括：具有正面、背面、左侧、右侧、顶部表面和底部表面的主体;其中前后相互对立，左侧和右侧在前后之间延伸;其中，本体的顶面包括前、后、左和右各一的上表面;而机身的底面包括前、后、左、右各的下表面;其中，前部的一个区域向下延伸一段距离，超出每个后部，左侧和右侧的下表面;并且一个通常圆柱形的颈部从身体后部向后延伸;以及由主体的前，后，左侧和右侧的内外围壁限定和定义的孔径，并在其顶部和底部表面之间延伸;其中，外围墙包括多组相对的墙部分，其至少包括：第一相对墙部分被配置成与第一调味品容器的第一外部形状相辅相成的;第一相对墙部分被配置成与第一调味品容器的第一外部形状相辅相成的;第一相对墙部分被配置成与第一调味品容器的第一外部形状相辅相成的;第一相对墙部分被配置成与第一调味品容器的第一外部形状相辅相成的;第一相对墙部分被配置成与第一调味品容器的第一外部形状相辅相成的;第一相对墙部分被配置成与第一调味品容器的第一第二组相对的墙面部分被配置成与第二调味品容器的第二外部形状相辅相成，其中第二外部形状与第一外部形状不同;第三组相对的墙面部分被配置成与第三调味品容器的第三外部形状相辅相成，其中第三外部形状不同于第一外部形状和第二外部形状。

权利要求 # 32

一种展示调味品的方法，供坐在车辆中时使用;[0017] 所述的方法包括：提供权利要求1所述的调味品支架;将调味品支架上的紧固件机构与车辆的一部分啮合;（a） 定向调味品支架的主体，使其顶部表面一般水平;选择三个或更多不同配置的调味品容器中的一个，以啮合调味品支架的公共孔径;将所选调味品容器定向，使其与配置为将所选容器固定在公共孔中的第一壁部分、第二壁部分和第三壁部分之一的适当集合对齐;将所选调味品容器的法兰放在主体的顶面上;并将所选调味品容器保留在公共孔径中，并具有适当的第一壁段，第二壁部分和第三壁部分之一。
